Tài liệu bao gồm :

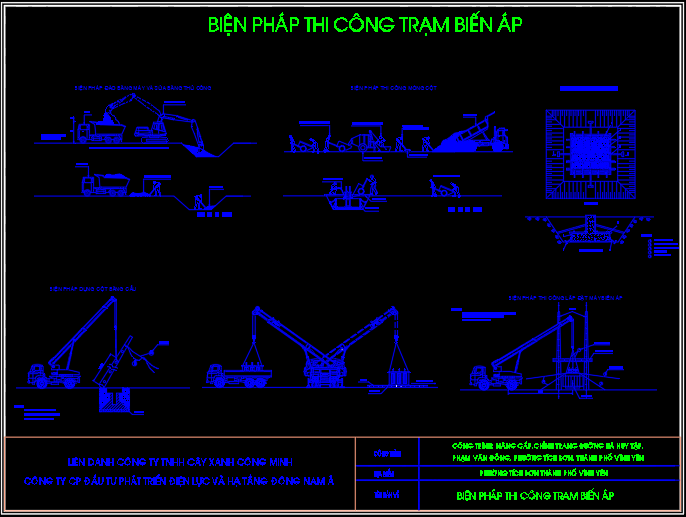

• Bản vẽ BPTC trạm biến áp ( File CAD )

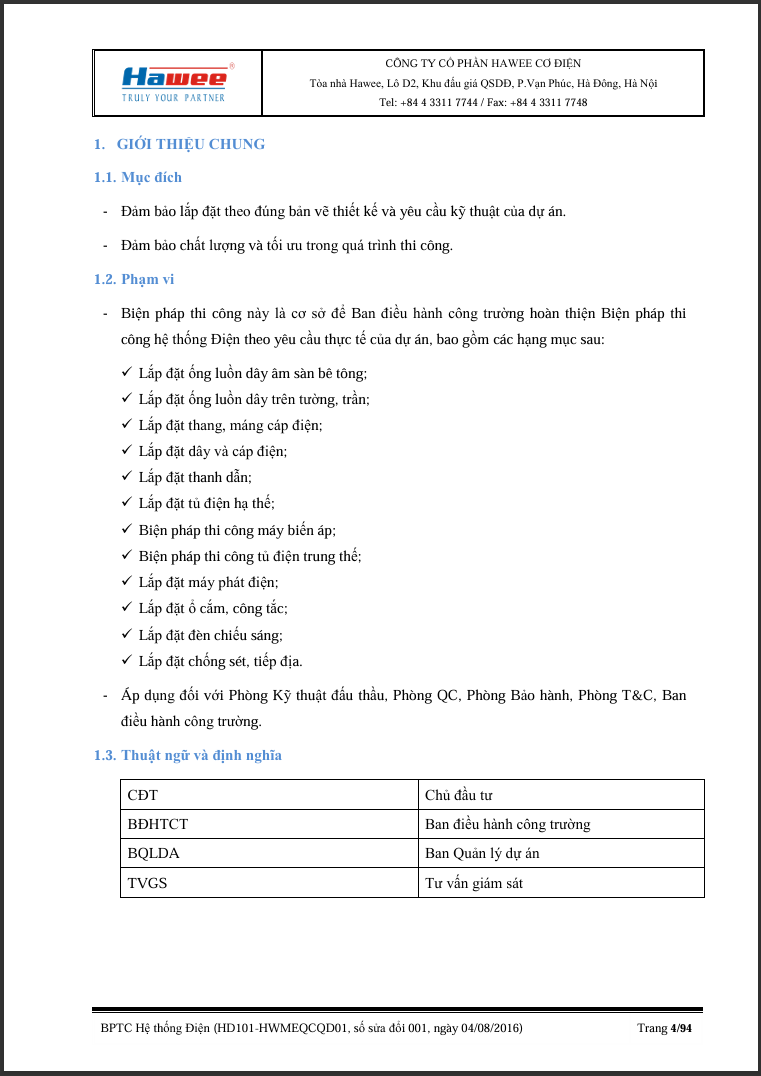

• Thuyến mình BPTC trạm biến áp ( File PDF )
•
  Biện pháp thi công trạm biến áp bao gồm các bước chính: chuẩn bị mặt bằng, móng và bệ đỡ; lắp đặt máy biến áp và thiết bị; lắp đặt hệ thống tiếp địa và đấu nối cáp; kiểm tra, chạy thử và nghiệm thu. An toàn lao động và tuân thủ bản vẽ thiết kế là yếu tố cực kỳ quan trọng trong suốt quá trình thực hiện.
  1. Công tác chuẩn bị
  • • Kiểm tra hiện trạng: Kiểm tra các hư hỏng, rỉ sét hoặc bẩn của thiết bị khi nhận bàn giao, quay phim/chụp ảnh, và lập biên bản.
    • Chuẩn bị mặt bằng: Chuẩn bị mặt bằng thi công, đảm bảo không gian cần thiết để vận chuyển và lắp đặt thiết bị.
    • An toàn: Trang bị đầy đủ thiết bị bảo hộ lao động, giàn giáo, lối đi an toàn, lưới an toàn.
  • Bản vẽ: Nghiên cứu kỹ bản vẽ thi công chi tiết đã được phê duyệt.
  • Vật tư: Tập kết vật tư, dụng cụ thi công và thiết bị đo đạc, đảm bảo chúng đang hoạt động tốt và an toàn.
  2. Các bước thi công chính
  • Móng và bệ đỡ: Xác định vị trí, đào móng, lắp dựng cốp pha, đổ bê tông móng theo đúng bản vẽ và tiêu chuẩn.
  • Hệ thống tiếp địa: Đào rãnh, đóng cọc tiếp địa, rải dây tiếp địa và hàn nối các điểm.
  • Lắp đặt máy biến áp và thiết bị:
    • Vận chuyển máy biến áp đến vị trí lắp đặt.
    • Dùng cẩu hoặc kích nâng để đặt máy biến áp lên bệ đỡ, cố định chắc chắn.
    • Lắp đặt các tủ điện trung thế, hạ thế, tủ tụ bù và các phụ kiện đi kèm vào vị trí đã xác định.
  • Hệ thống cáp và thang máng cáp:
    • Lắp đặt thang máng cáp.
    • Kéo rải cáp theo đúng sơ đồ thiết kế.
    • Làm đầu cáp và hộp nối.
  3. Kiểm tra, nghiệm thu và đấu nối
  • Kiểm tra: Kiểm tra vị trí máy biến áp và các thiết bị, làm sạch, đậy kín các lỗ chờ trên thân thiết bị.
  • Thí nghiệm: Thực hiện các thí nghiệm như đo điện trở cách điện, kiểm tra thông mạch, kiểm tra cách điện cáp bằng Megomet.
  • Đấu nối: Đấu nối các cáp điện và thiết bị theo sơ đồ nguyên lý, kiểm tra các điểm nối.
  • Đóng điện: Phối hợp với đơn vị điện lực địa phương để xin phép cấp điểm đấu nối, sau đó đóng điện theo quy trình và kiểm tra vận hành ở chế độ không tải.
  • Nghiệm thu: Hoàn thiện hồ sơ, mời chủ đầu tư và tư vấn giám sát tiến hành nghiệm thu và bàn giao công trình để đưa vào sử dụng.
