Bản vẽ thiết kế nhà máy Điện tử diện tích 33000m2

Thông số kỹ thuật

Bộ hồ sơ thiết kế nhà xưởng, nhà máy sản xuất linh kiện điện tử với đầy đủ các hạng mục: Xưởng chính bao gồm khối văn phòng, Nhà để xe máy 2 tầng, Nhà để xe ô tô, Trạm kiểm soát an ninh, chòi nghỉ ngoài trời, Hạ tầng cơ sở …

Thiết kế đầy đủ 4 bộ môn bản vẽ autocad:

– Kiến trúc.

– Kết cấu.

– Cơ khí: Cấp thoát nước, điều hòa.

– Cấp điện chiếu sáng.

Chi tiết các hạng mục như sau:

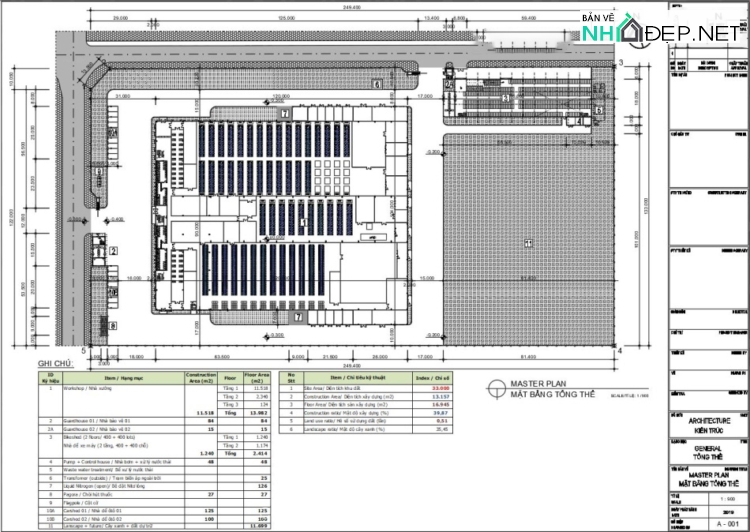

– Thiết kế tổng mặt bằng: khu đất 133×149.4m.

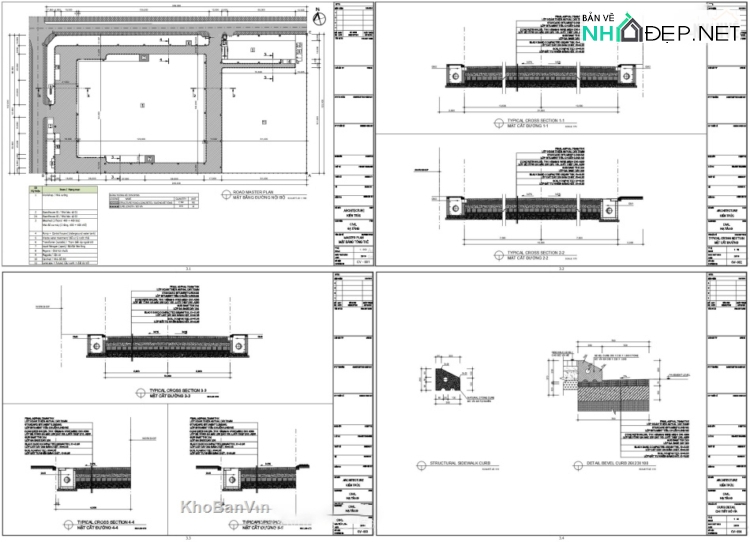

– Thiết kế hạ tầng, đường nội khu: Lớp cát dày 200, Sub base dày 200, BTCT dày 150, 01 lớp Bitum, BT Asphal dày 70, Vỉa hè, hố ga, bó vỉa …

– Thiết kế tường rào bao quanh: 3 loại tường rào: Trường xây gạch, tường hoa sắt hộp, Tường lưới thép 50×150

– Xưởng chính:

* Nhà xưởng 90×120, kết cấu khung thép tiền chế, sàn Deck, mái tôn

* Khu nhà xưởng sản xuất 1 tầng, kết cấu thép tiền chế, 90x94m.

* Khu nhà điều hành 3 tầng 90x26m

– Nhà an ninh 1:

* Khung BTCT, 1 tầng 6x14m

* Cổng chính cửa xếp 12m
* Cổng phụ 1.45m
– Nhà an ninh 2 (khu nhà để xe công nhân): Khung BTCT, 1 tầng 3x5m
– Nhà để xe máy:
* Nhà để xe máy 2 tầng 18×70.4
* Kết hợp trạm kiểm soát an ninh 2 tầng
* Khung kết cấu thép tiền chế
* Sàn sử dụng thép tấm 5mm
– Trạm bơm, nhà điều hành hệ thống XLNT: Khung BTCT, 1 tầng 4x14m
– Chòi hút thuốc: 1 tầng 3x9m, mái vì kèo tam giác
– Cột cờ: Cột cờ inox, 3 cột, cao cả đế 8.6m
– Nhà để xe ô tô: Hai nhà để ô tô 2x20m; 5x25m. Kết cấu thép
