Bản vẽ thiết kế May mặc diện tích 15000m2

📘 THÔNG TIN TÀI LIỆU ★★★★★ 4.7/5

👤 Tác giả: Sưu tầm

📂 Định dạng: pdf / word / excel / cad...

🧩 Mã sản phẩm: BANVENHADEP-34050

Link tải tài liệu:

🔐 Lấy mật khẩu tài liệu cuối bài viết.

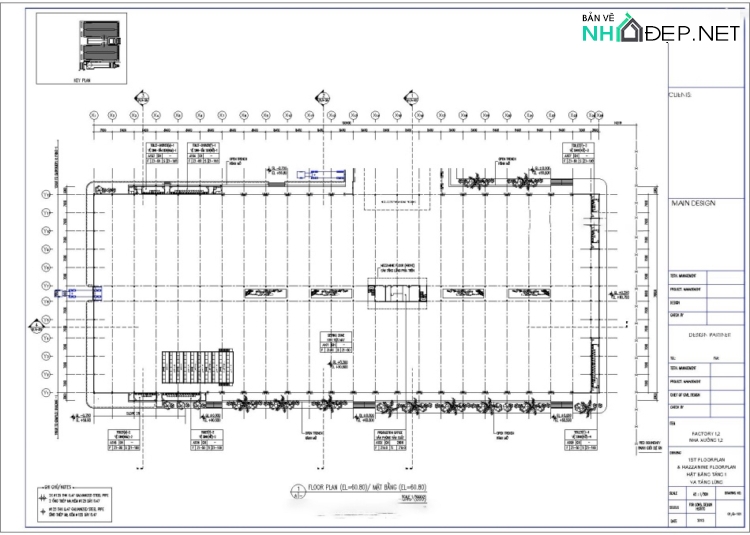

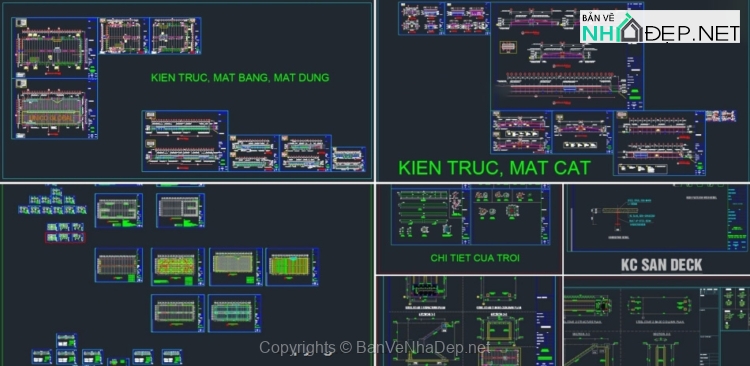

Bản vẽ thiết kế xưởng chính khu công nghiệp may thêu.

Thông số thiết kế xưởng chính như sau:

– Kích thước: 76x193m

– 1 tầng, khu văn phòng đặt tại trung tâm xưởng, thiết kế 2 tầng (sàn lửng)

Thông tin kết cấu:

– Móng nông BTCT

– Khung thép tiền chế:

+ Bước khung ngang: 03 trục: 35 + 6 +35 = 76m

+ Bước khung dọc: Khung hồi 7m, khung giữa điển hình 8.4m

– Cột chính: H(400-850)x250x8x8; H(400-750)x250x8x8

– Cột hồi: H400x250x8x6

– Dầm chính: H(500-950)x250x8x8

– Xà gồ mái: Z200x72x78x20x2

….
