File cad thư viện tổng hợp chi tiết biện pháp thi công
Thuyết minh biện pháp thi công
DỰ ÁN: CẢI TẠO GIA ĐOẠN II TRƯỜNG ĐẠT CHUẨN QUỐC GIA TRƯỜN TRUNG HỌC CƠ SỞ NGUYỄN TRÃI
THUYẾT MINH
BIỆN PHÁP TỔ CHỨC THI CÔNG
CÔNG TRÌNH:
CHỦ ĐẦU TƯ: UỶ BAN NHÂN DÂN QUẬN THANH XUÂN.
ĐẠI DIỆN CHỦ ĐẦU TƯ: BAN QUẢN LÝ DỰ ÁN QUẬN THANH XUÂN.
+ Nhóm zalo Chia sẻ tài liệu
+ Zalo hỗ trợ 0912.07.64.66 bạn cần tìm tài liệu gì nhắn tin zalo này
Phí hỗ trợ tải: 50.000đ
Cách nhận tài liệu:
+ Bước 1: Chuyển khoản phí hỗ trợ tài liệu qua tài khoản dưới
+ Bước 3: Bạn gửi link tài liệu bạn cần tải vào Zalo 0912.07.64.66 để nhận tài liệu..
+ Bước 1: Chuyển khoản phí hỗ trợ tài liệu qua tài khoản dưới
+ Bước 3: Bạn gửi link tài liệu bạn cần tải vào Zalo 0912.07.64.66 để nhận tài liệu..
PHẦN MỞ ĐẦU
CÁC TIÊU CHUẨN QUY PHẠM THI CÔNG
ÁP DỤNG ĐỐI VỚI CÔNG TRÌNH
Tất cả các hạng mục công việc trên công trường Nhà Thầu liên danh chúng tôi sẽ thực hiện theo các quy trình, quy phạm hiện hành cũng như các chỉ định của Chủ Đầu Tư. Tuỳ theo từng hạng mục công việc, Nhà thầu liên danh sẽ áp dụng các tiêu chuẩn sau:
* Các tiêu chuẩn được áp dụng để kiểm tra nghiệm thu và bảo đảm chất lượng công trình:
Toàn bộ các yêu cầu kỹ thuật thi công và nghiệm thu công trình phải tuân theo các quy định của Hệ thống tiêu chuẩn Việt Nam ( TCVN )
Một số tiêu chuẩn về thi công và nghiệm thu chính cần tuân thủ:
a. Tiêu chuẩn về kiến trúc:
1. Tuyển tập tiêu chuẩn xây dựng Việt Nam.
2. TCXDVN 303 – 2004 – Công tác hoàn thiện trong xây dựng – Thi công và nghiệm thu.
3. TCXDVN 336 – 2005 – Vữa dán và gạch ốp lát – Yêu cầu kỹ thuật và phương pháp thử.
b. Tiêu chuẩn VN về vật liệu được áp dụng:
1. TCVN -6260 -1997 – Xi măng POOC -LĂNG.
2. TCVN -4787 -1989 – Xi măng phương pháp lấy mẫu và chuẩn bị mẫu thử.
3. TCVN -4487 -1989 – Phương pháp làm mẫu và thử xi măng.
4. TCVN -971 -1989 – Bê tông nặng.
5. TCVN -5440 -1991 – Bê tông -Kiểm tra và đánh giá độ bền.
6. TCVN -5674 -1992 – Vữa xây dựng -Yêu cầu kỹ thuật.
7. TCVN -4453 -1995 – Kết cấu bê tông và bê tông cốt thép toàn khối -Quy phạm thi công và nghiệm thu.
8. TCVN – 5718 -1995 – Mái bê tông, kết cấu cốt thép trong xây dựng -yêu cầu kỹ thuật chông thấm mới.
9. TCVN -6025 -1995 – Bê tông phân mác theo cường độ.
10. TCVN -7575 -2006 – Yêu cầu Kỹ thuật về cốt liệu cho BT và vữa.
c. Tiêu chuẩn Việt Nam được áp dụng về kết cấu công trình:
1. Tuyển tập tiêu chuẩn xây dựng Việt Nam.
2. TCXDVN 189 -1996 – Móng cọc tiết diện nhỏ. Tiêu chuẩn thiết kế.
3. TCXDVN 205 – 1998 – Móng cọc. Tiêu chuẩn thiết kế.
4. TCXDVN 286 – 2003 – Đóng và ép cọc.
5. TCVN -356 -2005 – Về kết cấu bê tông và BT cốt thép.
6. TCVN – 267 – 2002 – Lưới thép hàn dùng trong kết cấu BTCT. Tiêu chuẩn thiết kế, thi công, lắp đặt và nghiệm thu.
7. TCXD -229 -1999 – Chỉ dẫn tính toán thành phần động của tải trong gió theo TCVN -2737 -1995.
8. TCXD -204 -1998 – Bảo vệ công trình xây dựng -Phòng chống mối cho công trình mới.
9. TCVN -2737 -1995 – Tải trọng và tác động.
10. TCVN – 5575 – 1991 – Kết cấu thép. Tiêu chuẩn thiết kế.
11. TCVN – 40 – 1987 – Kết cấu xây dựng và nền nguyên tắc cơ bản về tính toán.
d. Tiêu chuẩn Việt Nam được áp dụng về công tác khảo sát đo đạc:
1. TCVN – 3972 – 1985 – Công tác trắc địa trong xây dựng công trình.
2. TCVN – 4419 – 1987 – Khảo sát cho xây dựng -Nguyên tắc cơ bản.
3. TCVN – 4447 – 1987 – Công tác đất trong xây dựng công trình.
e. Tiêu chuẩn Việt Nam được áp dụng về công tác an toàn:
1. TCVN – 2287 – 1978 – Hệ thống tiêu chuẩn an toàn Lao động -các quy định cụ thể.
2. TCVN – 3254 – 1989 – An toàn cháy -Yêu cầu chung.
3. TCVN – 5308 – 1989 – Quy phạm kỹ thuật an toàn tronmg xây dựng.
4. TCVN – 2622 – 1995 – Phòng cháy chữa cháy.
f. Tiêu chuẩn Việt Nam được áp dụng về điện:
1. TCVN – 4756 – 1989 – Quy phạm nối đất và nối không các thiết bị điện.
2. TCXD – 16 – 1986 – Chiếu sáng nhân tạo trong công trình dân dụng.
3. TCXD – 29 – 1991 – Chiếu sáng tự nhiên trong công trình dân dụng.
4. 11 – TCN – 18 – 1984 – Quy định chung về trang bị điện.
5. 11 -TCN – 19 – 1984 – Quy định về hệ thống đường dẫn điện.
6. 11- TCN – 20 – 1984 – Quy phạm về bảo vệ và tự động, thiết bị phân phối và trạm biến áp.
7. 20 – TCN – 25 và 27 – 1991 – Đặt đương dẫn điện trong nhà ở và công trình công cộng -Tiêu chuẩn thiết kế.
8. Tiêu chuẩn IEC -346 và 479 – Về thiết bị điện.
g. Tiêu chuẩn Việt Nam được áp dụng về cấp, thoát nước:
1. TCVN -A474 -1987 – Thoát nước bên trong.
2. TCVN -4513 -1987 – Cấp nước bên trong.
3. 20 -TCN -51 -1984 – Tiêu chuẩn thoát nước đô thị.
4. 20 -TCN -33 -1995 – Tiêu chuẩn thiết kế cấp nước đô thị.
5. Các tài liệu về thiết bị WC và đun nước nóng của Nhật, Mỹ.
6. Các tài liệu về thiết bị xử lý nước thải của Nhật, CHLB Đức.
h. Tiêu chuẩn Việt Nam được áp dụng về chống sét:
1. TCVN -4576 -1986 – Tiêu chuẩn nối đất an toàn điện hiện hành của
Việt Nam.
2. TCN -68 -174 -1988 – Tiêu chuẩn chống sét của Tổng cục Bưu điện.
3. 20 -TCN -46 -1984 – Tiêu chuẩn chống sét của Bộ Xây Dựng.
4. TCVN 4756: 1989 – Quy phạm nối đất và nối không các thiết bị điện;
5. TCVN 4086: 1995 – An toàn điện trong xây dựng. Yêu cầu chung;
6. NF -C17 -102 -1995 – Tiêu chuẩn chống sét an toàn Quốc gia Pháp.
7. Tiêu chuẩn nối đất chống sét của Singapore.
8. Căn cứ vào các tài liệu và thống số kỹ thuật và thiết bị chống sét của tập đoàn HELITA -Pháp.
CHƯƠNG I
GIỚI THIỆU KHÁI QUÁT VỀ GÓI THẦU
I. GỚI THIỆU CHUNG
Công trình: Đầu tư xây dựng công trình cải tạo giai đoạn II hoàn thiện trường đạt chuẩn quốc gia trường THCS Nguyễn Trãi
Địa điểm xây dựng: Phường Khương Trung – Quận Thanh Xuân

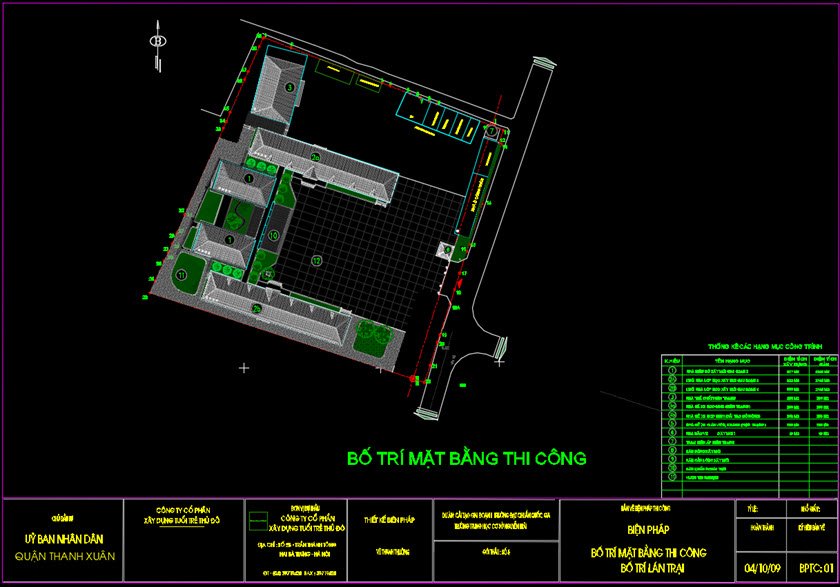

– Hiện trạng mặt bằng: Công trình được xây dựng trên khuôn viên đất với tổng diện tích 9943.7m2 thuộc phường Khương Trung, quận Thanh Xuân, thành phố Hà Nội. Có vị trí được xác định tương đối như sau:
+ Phía Đông giáp mặt phố Khương Trung.
+ Phía Tây giáp khu dân cư
+ Phía Nam giáp trường tiểu học Nguyễn Trãi.
+ Phía Bắc giáp khu dân cư.
– Hạ tầng kỹ thuật hiện có cho địa điểm:
+ Cấp nước: Lấy từ ống cấp nước thành phố
+ Cấp điện: Đã có nguồn điện do chi nhánh điện quận Thanh Xuân cấp.
+ Thoát nước:
Toàn bộ hệ thống thoát nước (nước thải và nước mưa) thoát vào hệ thống thoát nước của khu vực.
+ Đường giao thông: Tiếp giáp mặt đường hiện có.
II. GỚI THIỆU VỀ CÔNG TRÌNH
1. Quy mô xây dựng:
– Loại công trình và chức năng: Công trình công cộng – Trường học.
– Quy mô và các đặc điểm khác:
+ Xây mới nhà học 4 tầng với 20 phòng học. Tổng diện tích sàn khoảng 2158m2. Móng sử dụng cọc BTCT, khung BTCT đổ tại chỗ, sàn lắp panel (riêng hành lang, cầu thang bộ và sàn mái là bêtông cốt thép đổ tại chỗ). Mái lợp tôn chống nóng.
+ Xây dựng mới nhà Hiệu bộ và nhà cầu 4 tầng nối liền với nhà học. Tổng diện tích sàn khoảng 2263m2. Móng sử dụng cọc BTCT, khung cột, sàn BTCT đổ tại chỗ, mái lợp tôn chống nóng.
+ Xây dựng mới nhà bảo vệ, và các hạng mục phụ trợ sân vườn…
+ Nguồn điện lấy từ nguồn điện có sẵn tới tủ điện cấp cho tầng 1 và cấp cho tầng 2, 3, 4. Lắp đặt hệ thống chiếu sáng học đường cho 20 phòng học xây mới và đường điện tới hệ thống chiếu sáng ngoài nhà. Hệ thống đầu thu sét trực tiếp.
+ Nguồn cấp nước lấy từ ống cấp nước thành phố chảy vào bể ngầm dùng máy bơm bơm lên bể mái chảy vào các ống cung cấp tới nơi sử dụng. Nguồn thoát nước mái dùng sênô thu nước vào ống D110, D90 đưa xuống rãnh thoát nước quanh nhà, hệ thống nước thải đưa vào bể tự hoại xử lý rồi đưa vào hệ thống thoát nước thải thành phố.
2. Giới thiệu về gói thầu:
a) Phạm vi công việc của gói thầu:
+ Nhà thường trực: Qui mô 01 tầng, diện tích 16m2, LxB = 4x4m. Tường xây gạch chịu lưc, móng gạch, trần BTCT mái lợp tôn, xà gồ thép gối lên tường xây thu hồi.
Chiều cao nhà: Cốt nề đến cốt dạ trần cao 3m, đỉnh cao nhà là 4,45m. Cửa đi, cửa sổ bằng nhôm kính.
+ Nhà học hiệu bộ và nhà cầu 4 tầng:
– Công trình có chiều cao từ nền đến mái là 17,5m. Cốt 0,00 cao hơn mặt nền là 0,75m. Chiều cao tầng 1 là 4,2m, các tầng là 3,6m.
– Mái lợp tôn liên doanh chống nóng dày 0,45mm màu ghi, xà gồ thép.
– Nền nhà lát gạch ceramic 500×500 màu ghi nhạt, chân tường ốp gạch chân tường cao 100 màu sậm.
– Khu vệ sinh: Nền, sàn lát gạch ceramic 300×300 chống trơn, xung quanh mặt tường vệ sinh ốp gạch ceramic 300×600, cao 1,8m.
– Mặt ngoài nhà sơn nước màu vàng nhạt kết hợp các mảng tường ốp gạch thẻ màu đỏ tạo điểm nhấn cho mặt đứng công trình. Lam nắng, lam gió bê tông trang trí sơn nước màu trắng.
– Tường trong nhà sơn nước màu vàng nhạt, trần sơn nước trắng.
– Bậc tam cấp, cầu thang trát granito, màu ghi điểm trắng, mũi bậc mài tròn.
– Cửa đi, cửa sổ gỗ – kính, sơn xanh rêu.

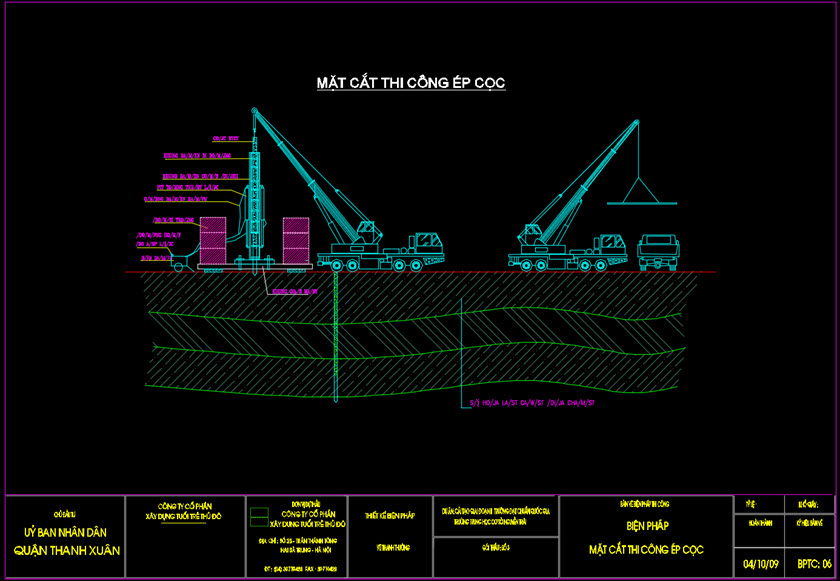

– Kết cấu móng sử dụng giải pháp kết cấu móng gia cố nền bằng cọc bê tông cốt thép 25×25 đá 1×2 M300, đài móng BTCT đá 2×4 M250.

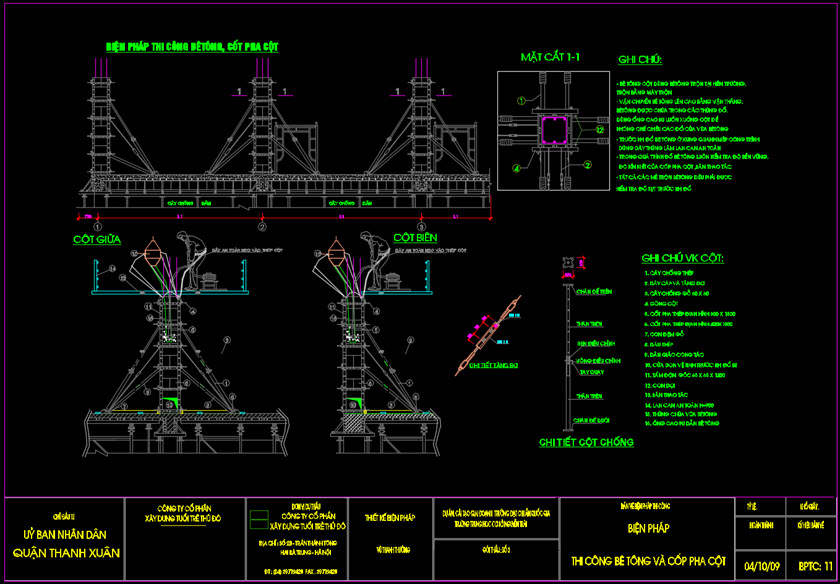

– Cột BTCT đá 1×2 M250 đổ tại chỗ có tiết diện chủ yếu là 250x500mm, cột hành lang tiết diện 250x250mm, có tác dụng chịu tải trọng đứng và tải trọng ngang.
– Hệ kết cấu dầm sàn: Kết cấu sàn nhà hiệu bộ, hành lang nhà học sử dụng BTCT đổ tại chỗ có chiều dày 100mm. Nhà học gác Panel, hệ dầm chính có các tiết diện chủ yếu là 250x600mm, dầm phụ 250x350mm.
+ Phần nước:
– Nguồn nước cấp cho công trình lấy từ hệ thống cấp nước ngoài nhà hiện trạng vào bể nước ngầm, nước từ bể nước ngầm được bơm lên bể nước mái của các khối nhà. Nước từ bể mái được cấp xuống các khu vệ sinh trong nhà.
– Hệ thống thoát nước của công trình gồm hệ thống thoát nước xí được thoát vào bể tự hoại và được xử lý sơ bộ trước khi đổ ra hệ thống thoát nước chung, hệ thống thoát nước rửa, nước sàn được thoát trực tiếp ra hệ thống thoát nước bên ngoài nhà.
– Hệ thống thoát nước mưa được thu gom và thoát trực tiếp ra hệ thống thoát nước ngoài nhà.
+ Phần cấp điện:
Toàn bộ cáp trục chính từ tủ cấp cho các tầng được luồn trong ống đi ngầm. Hệ thống chiếu sang khu văn phòng, phòng học dùng đèn huỳnh quang có chóa, chiếu sáng hành lang dùng đèn ốp trần và cầu thang dùng đèn ốp trần. Toàn bộ hệ thống cáp cấp nguồn cho đèn, ổ cắm… được đi trong ống bảo vệ đặt ngầm tường hoặc trần.
+ Hệ thống chống sét:
Hệ thống chống sét sử dụng kim thu sét d16mm cao 0.7m đặt trên mái công trình, dây dẫn sét sử dụng dây thép d10 dẫn sét xuống hệ thống tiếp địa. Hệ thống tiếp địa chống sét sử dụng cọc thép L=60x60x6 dài 2,5m, dây nối giữa các cọc là dây thép dẹt 40mmx4mm đảm bảo điện trở tiếp địa không vượt quá 10Ω.
Hệ thống tiếp địa an toàn được thiết kế độc lập với hệ thống chống sét đảm bảo điện trở tiếp địa không vượt quá 4Ω.
+ Hệ thống sân vườn, hàng rào, cổng …
b) Thời hạn hoàn thành: Dự kiến 15 tháng
CHƯƠNG II
CÁC QUY TRÌNH, QUY PHẠM ÁP DỤNG CHO VIỆC
THI CÔNG, NGHIỆM THU CÔNG TRÌNH:
1. Các quy trình, quy phạm áp dụng cho việc thi công, nghiệm thu công trình:
– Quản lý chất lượng công trình được thực hiện theo Nghị định số 209/2004/NĐ-CP ngày 16/12/2004 của Chính phủ nước cộng hòa xã hội chủ nghĩa Việt Nam về quản lý chất lượng công trình xây dựng và Nghị định số 49/2008/NĐ-CP ngày 18/4/2008 của Chính phủ về sửa đổi bổ sung một số điều của Nghị định 209/NĐ-CP.
– Trong quá trình thực hiện hợp đồng, ngoài việc phải tuân theo các yêu cầu nêu trong yêu cầu kỹ thuật này, NT còn phải có trách nhiệm tham khảo và tuân thủ các tiêu chuẩn xây dựng của Việt Nam về:
a. Tiêu chuẩn về kiến trúc:
4. Tuyển tập tiêu chuẩn xây dựng Việt Nam.
5. TCXDVN 303 – 2004 – Công tác hoàn thiện trong xây dựng – Thi công và nghiệm thu.
6. TCXDVN 336 – 2005 – Vữa dán và gạch ốp lát – Yêu cầu kỹ thuật và phương pháp thử.
b. Tiêu chuẩn VN về vật liệu được áp dụng:
10. TCVN -6260 -1997 – Xi măng POOC -LĂNG.
11. TCVN -4787 -1989 – Xi măng phương pháp lấy mẫu và chuẩn bị mẫu thử.
12. TCVN -4487 -1989 – Phương pháp làm mẫu và thử xi măng.
13. TCVN -971 -1989 – Bê tông nặng.
14. TCVN -5440 -1991 – Bê tông -Kiểm tra và đánh giá độ bền.
15. TCVN -5674 -1992 – Vữa xây dựng -Yêu cầu kỹ thuật.
16. TCVN -4453 -1995 – Kết cấu bê tông và bê tông cốt thép toàn khối -Quy phạm thi công và nghiệm thu.
17. TCVN – 5718 -1995 – Mái bê tông, kết cấu cốt thép trong xây dựng -yêu cầu kỹ thuật chông thấm mới.
18. TCVN -6025 -1995 – Bê tông phân mác theo cường độ.
10. TCVN -7575 -2006 – Yêu cầu Kỹ thuật về cốt liệu cho BT và vữa.
c. Tiêu chuẩn Việt Nam được áp dụng về kết cấu công trình:
12. Tuyển tập tiêu chuẩn xây dựng Việt Nam.
13. TCXDVN 189 -1996 – Móng cọc tiết diện nhỏ. Tiêu chuẩn thiết kế.
14. TCXDVN 205 – 1998 – Móng cọc. Tiêu chuẩn thiết kế.
15. TCXDVN 286 – 2003 – Đóng và ép cọc.
16. TCVN -356 -2005 – Về kết cấu bê tông và BT cốt thép.
17. TCVN – 267 – 2002 – Lưới thép hàn dùng trong kết cấu BTCT. Tiêu chuẩn thiết kế, thi công, lắp đặt và nghiệm thu.
18. TCXD -229 -1999 – Chỉ dẫn tính toán thành phần động của tải trong gió theo TCVN -2737 -1995.
19. TCXD -204 -1998 – Bảo vệ công trình xây dựng -Phòng chống mối cho công trình mới.
20. TCVN -2737 -1995 – Tải trọng và tác động.
21. TCVN – 5575 – 1991 – Kết cấu thép. Tiêu chuẩn thiết kế.
22. TCVN – 40 – 1987 – Kết cấu xây dựng và nền nguyên tắc cơ bản về tính toán.
d. Tiêu chuẩn Việt Nam được áp dụng về công tác khảo sát đo đạc:
4. TCVN – 3972 – 1985 – Công tác trắc địa trong xây dựng công trình.
5. TCVN – 4419 – 1987 – Khảo sát cho xây dựng -Nguyên tắc cơ bản.
6. TCVN – 4447 – 1987 – Công tác đất trong xây dựng công trình.
e. Tiêu chuẩn Việt Nam được áp dụng về công tác an toàn:
5. TCVN – 2287 – 1978 – Hệ thống tiêu chuẩn an toàn Lao động -các quy định cụ thể.
6. TCVN – 3254 – 1989 – An toàn cháy -Yêu cầu chung.
7. TCVN – 5308 – 1989 – Quy phạm kỹ thuật an toàn tronmg xây dựng.
8. TCVN – 2622 – 1995 – Phòng cháy chữa cháy.
f. Tiêu chuẩn Việt Nam được áp dụng về điện:
9. TCVN – 4756 – 1989 – Quy phạm nối đất và nối không các thiết bị điện.
10. TCXD – 16 – 1986 – Chiếu sáng nhân tạo trong công trình dân dụng.
11. TCXD – 29 – 1991 – Chiếu sáng tự nhiên trong công trình dân dụng.
12. 11 – TCN – 18 – 1984 – Quy định chung về trang bị điện.
13. 11 -TCN – 19 – 1984 – Quy định về hệ thống đường dẫn điện.
14. 11- TCN – 20 – 1984 – Quy phạm về bảo vệ và tự động, thiết bị phân phối và trạm biến áp.
15. 20 – TCN – 25 và 27 – 1991 – Đặt đương dẫn điện trong nhà ở và công trình công cộng -Tiêu chuẩn thiết kế.
16. Tiêu chuẩn IEC -346 và 479 – Về thiết bị điện.
g. Tiêu chuẩn Việt Nam được áp dụng về cấp, thoát nước:
7. TCVN -A474 -1987 – Thoát nước bên trong.
8. TCVN -4513 -1987 – Cấp nước bên trong.
9. 20 -TCN -51 -1984 – Tiêu chuẩn thoát nước đô thị.
10. 20 -TCN -33 -1995 – Tiêu chuẩn thiết kế cấp nước đô thị.
11. Các tài liệu về thiết bị WC và đun nước nóng của Nhật, Mỹ.
12. Các tài liệu về thiết bị xử lý nước thải của Nhật, CHLB Đức.
h. Tiêu chuẩn Việt Nam được áp dụng về chống sét:
9. TCVN -4576 -1986 – Tiêu chuẩn nối đất an toàn điện hiện hành của
Việt Nam.
10. TCN -68 -174 -1988 – Tiêu chuẩn chống sét của Tổng cục Bưu điện.
11. 20 -TCN -46 -1984 – Tiêu chuẩn chống sét của Bộ Xây Dựng.
12. TCVN 4756: 1989 – Quy phạm nối đất và nối không các thiết bị điện;
13. TCVN 4086: 1995 – An toàn điện trong xây dựng. Yêu cầu chung;
14. NF -C17 -102 -1995 – Tiêu chuẩn chống sét an toàn Quốc gia Pháp.
15. Tiêu chuẩn nối đất chống sét của Singapore.
16. Căn cứ vào các tài liệu và thống số kỹ thuật và thiết bị chống sét của tập đoàn HELITA -Pháp.
CHƯƠNG III
CÁC YÊU CẦU VỀ TỔ CHỨC KỸ THUẬT THI CÔNG, GIÁM SÁT
– Nhà thầu liên danh chúng tôi thực hiện đầy đủ, chính xác và đúng trình tự các yêu cầu kỹ thuật đã được chỉ ra trong trong các bản vẽ thi công và các tiêu chuẩn quy phạm thi công và nghiệm thu hiện hành của Nhà nước Việt Nam.
– Các yêu cầu về vật tư, về kỹ thuật không thể hiện trong hồ sơ thiết kế được phê duyệt thì thực hiện theo các tiêu chuẩn Việt Nam hiện hành.
– Tùy thuộc vào công việc cụ thể, Nhà thầu liên danh tham chiếu đến các yêu cầu kỹ thuật tương ứng để đánh giá và thực hiện đầy đủ, đúng đắn các yêu cầu đó.
I. CÔNG TÁC CHUẨN BỊ MẶT BẰNG:
1. Tiếp nhận mặt bằng công trình:
– Sau khi nhận được thông báo trúng thầu, Nhà thầu liên danh chúng tôi cử cán bộ kỹ thuật trắc đạc đến mặt bằng công trình để tiếp nhận mặt bằng công trình và mốc thực địa, các trục định vị và phạm vi công trình, có biên bản ký nhận theo qui định. Các mốc được đánh dấu, bảo quản bằng bê tông và sơn.
– Nhà thầu liên danh chúng tôi có trách nhiệm liên hệ với chính quyền địa phương và các đơn vị có liên quan để xin phép sử dụng các phương tiện công cộng ở địa phương cũng như phối hợp công tác giữ gìn an ninh trật tự trong khu vực thi công.
2. Biển báo thi công:
Công trình được vây quanh bằng hàng rào và bạt chắn bụi và không để vật liệu rơi ra khỏi phạm vi công trường, NT bố trí bảo vệ 24/24 giờ. Phía cổng ra vào có lắp đặt bảng hiệu công trình có ghi thông tin về dự án. Kích thước và nội dung của biển báo phải được BMT và giám sát thi công đồng ý.
3. Các công trình tạm:
Các công trình tạm bố trí ở mặt bằng thi công như: Nhà bảo vệ; Ban chỉ huy điều hành và phục vụ y tế; Nhà vệ sinh hiện trường được thu dọn hàng ngày đảm bảo tiêu chuẩn vệ sinh; Kho chứa xi măng; kho chứa vật tư, thiết bị; Trạm trộn bê tông, bể nước thi công; Bãi chứa vật liệu được bố trí phù hợp với thời điểm thi công và điều kiện mặt bằng; Khu lán trại nhà ở công nhân; Hệ thống điện nước phục vụ thi công.
4. Cấp điện thi công:
Nhà thầu liên danh sẽ tự liên hệ với Chính quyền địa phương và các cơ quan chức năng để mua điện phục vụ thi công. Trong trường hợp nguồn điện không cấp được điện cho công trường, NT phải dùng máy phát điện để đảm bảo thi công liên tục. Tại khu vực thi công có bố trí các hộp cầu giao có nắp che chắn bảo vệ và hệ thống đường dây treo trên cột dẫn tới các điểm dùng điện, có tiếp đất an toàn theo đúng tiêu chuẩn an toàn về điện hiện hành.
5. Cấp nước thi công:
Nhà thầu liên danh, liên hệ với Chính quyền địa phương và cơ quan chức năng để đảm bảo có nước đủ tiêu chuẩn phục vụ thi công và sinh hoạt ở lán trại, văn phòng. Cần xây dựng một số bể chứa nhỏ phục vụ thi công. Nước phục vụ thi công đảm bảo thỏa mãn TCVN 4560-87.
6. Thoát nước:
Trên mặt bằng thi công, Nhà thầu sẽ bố trí hệ thống thoát nước tạm bằng mương và ống thích hợp.
7. Đường thi công:
Nhà thầu liên danh tổ chức làm đường tạm để phục vụ quá trình thi công (Nếu cần thiết).
8. Thông tin liên lạc:
Nhà thầu liên danh trang bị hệ đặt hệ thống thông tin liên lạc, máy điện thoại tạm thời tại khu công trường để đảm bảo liên lạc với các bên liên quan liên tục 24/24 giờ.
9. Hệ thống cứu hỏa:
Để đề phòng và xử lý cháy nổ, trên công trường nhà thầu bố trí đặt một số bình cứu hỏa tại các điểm cần thiết dễ xảy ra tai nạn. Hàng ngày có cán bộ kiểm tra thường xuyên việc phòng cháy. Đảm bảo theo tiêu chuẩn phòng chống cháy nổ hiện hành.
10. Tổ chức thi công của nhà thầu liên danh:
SƠ ĐỒ TỔ CHỨC BỘ MÁY CHỈ HUY CÔNG TRƯỜNG.
10
Thuyết minh biện pháp thi công
DỰ ÁN: CẢI TẠO GIA ĐOẠN II TRƯỜNG ĐẠT CHUẨN QUỐC GIA TRƯỜN TRUNG HỌC CƠ SỞ NGUYỄN TRÃI
– Biện pháp tổ chức quản lý nhân lực, vật tư, thiết bị tại công trường và bố trí lao động, bậc thợ cho các công việc thực hiện tại công trường phù hợp với tiến độ.
– Biện pháp tổ chức quản lý chất lượng thi công.
– Biện pháp tổ chức quản lý và vệ sinh môi trường và các điều kiện an toàn lao động và an toàn về cháy nổ, chống ngập úng.
– Nhà thầu liên danh chúng tôi có trách nhiệm hợp đồng với các cơ quan quản lý các công trình ngầm, nổi, các công ty quản lý hè đường, chính quyền địa phương cử cán bộ theo dõi giám sát và nghiệm thu bàn giao khi hoàn thành thi công các hạng mục đi qua hoặc liên quan đến các công trình ngầm, nổi đó.
II. CÔNG TÁC PHÁ DỠ PHẦN CHÌM CỦA CÔNG TRÌNH :
Nhà thầu liên danh bảo đảm an toàn tuyệt đối cho công nhân phá dỡ, bảo đảm không gây ảnh hưởng tới các công trình lân cận.
III. CÔNG TÁC TRẮC ĐỊA:
1. Mục đích yêu cầu:
– Trong thi công nhà cao tầng, công tác trắc địa có một vai trò kết sức quan trọng. Nó giúp việc thi công thực hiện được chính xác về mặt kích thước công trình, đảm bảo độ thẳng đứng, nằm ngang của kết cấu. Xác định đúng vị trí của cấu kiện và hệ thống kỹ thuật, đường ống …, loại trừ đến mức tối thiểu sai số trong công tác thi công.
– Trong quá trình thi công, công trình xây dựng và các công trình xây dựng hiện hữu lân cận có thể bị nghiêng lệch hay biến dạng nên cần có trắc đạc thường xuyên, kịp thời phát hiện để có biện pháp xử lý, hiệu chỉnh nhanh chóng.
2. Nội dung công tác quan trắc:
NT phải thực hiện công tác trắc địa cho bản thân công trình với nội dung sau:
– Thành lập lưới khống chế thi công, chi tiết là lưới ô vuông theo bước cột công trình.
– Bố trí công trình.
– Kiểm tra độ chính xác công trình.
– Quan trắc biến dạng công trình.
– Lập bản thiết kế thi công công tác trắc địa với nội dung sau:
+ Các phương án lập lưới.
+ Chọn phương án xử lý các vấn đề phức tạp như đo lún, đo biến dạng, đo kiểm tra.
+ Các quy định về độ chính xác đo lưới , phương pháp bình sai lưới, cá loại mốc và dấu mốc.
+ Tổ chức thực hiện đo đạc.
+ Phải sử dụng máy, dụng cụ đo có hiệu suất và độ chính xác cao. Các máy và dụng cụ phải kiểm tra, kiểm nghiệm điều chỉnh trước khi sử dụng. Để áp dụng phương pháp chiếu đứng chuyển toạ độ các điểm lên tầng phải có khoảng trống ở sàn kích thước nhỏ nhất là 15x15cm và phải dùng dụng cụ chiếu đứng quang học.
+ Các báo cáo số liệu quan trắc phải lập thành 03 bộ, mỗi bộ báo cáo phải bao gồm các tài liệu và nội dung sau:
Thời gian quan trắc.
Tên người quan trắc và ghi số liệu .
Lý lịch thiết bị đo.
Mặt bằng vị trí các mốc quan trắc.
Các số liệu đo tại các mốc.
Các ghi chú (Nếu có) của nhân viên đo đạc.
Chữ ký của người quan trắc.
– Khi xây dựng xong công trình phải đo vẽ hoàn công để xác định vị trí thực của công trình. Bản vẽ hoàn công phải là một trong những Hồ sơ lưu trữ của công trình nó phản ánh toàn bộ thành quả xây lắp công trình. Kèm theo bản vẽ này phải có thuyết minh và kết quả nghiệm thu.
3. Những yêu cầu kỹ thuật trong quá trình quan trắc:
– Công tác trắc địa phải tuân thủ theo TCVN 3972 -85 và chỉ dẫn trong Hồ sơ thiết kế.
– Lưới khống chế thi công chi tiết phải căn cứ vào bản vẽ tổng mặt bằng do Đơn vị thiết kế cung cấp, kết hợp với công tác khảo sát ngoài thực địa. Đồng thời phải được nối với lưới khống chế thi công chính của quy hoạch và các mốc trắc địa Nhà nước.
– Công tác thiết kế lưới trắc địa bắt đầu từ việc chọn mốc dự tính độ chính xác, thuyết minh hướng dẫn đo đạc, xác định trình tự và thời hạn đo tương ứng với tiến độ xây lắp.
– Khi thành lập lưới khống chế thi công phải đáp ứng 2 yêu cầu sau:
+ Phù hợp với sự phân bố các phần, các bộ phận công trình trên phạm vi xây dựng.
+ Thuận tiện cho việc bố trí công trình, bảo đảm độ chính xác tốt nhất và bảo vệ được lâu dài.
– Trước khi bố trí công trình phải kiểm tra lại các mốc của lưới khống chế thi công chi tiết.
– Các bản vẽ phải có khi bố trí công trình:
+ Bản vẽ tổng mặt bằng công trình.
+ Bản vẽ bố trí các trục công trình (có ghi kích thước của công trình, toạ độ, giao điểm các trục, độ cao mặt nền, tên mốc khống chế và toạ độ, độ cao).
+ Bản vẽ bàn giao định vị cổ cột, móng đà kiềng có ghi các trục móng, trục cột.
+ Bản vẽ mặt cắt công trình.
+ Thuyết minh phương án bố trí công trình.
– Kiểm tra độ chính xác xây lắp công trình gồm 2 nội dung:
+ Kiểm tra bằng máy vị trí và độ cao thực của từng phần, từng bộ phận công trình và hệ thống đường ống kỹ thuật trong quá trình xây lắp. trong biên bản kiểm tra phải có chữ ký của đại diện tổ chức xây lắp và người đo vẽ.
+ Đo vẽ hoàn công vị trí thực và độ cao thực của từng phần, từng bộ phận công trình và hệ thống đường ống kỹ thuật sau khi xây lắp xong. Bản vẽ tổng mặt bằng hoàn công phải giao cho CĐT trong đó có chữ ký của người phụ trách NT xây lắp và của người đo vẽ.
– Quan trắc biến dạng công trình:
+ Trên bản vẽ phân bố các điểm đo phải đánh số thứ tự vị trí các điểm và giao lại cho bộ phận trực tiếp thi công trước khi khởi công công trình .
+ Việc quan trắc biến dạng công trình phải được dựa trên hệ thống mốc cơ sở đo lún được thiếp lập gán các đối tượng đo, cách xa các thiết bị gây chấn động mạnh và cho phép các dùng phương pháp độ cao hình học.
+ Công tác quan trắc biến dạng dùng phương pháp gắn gương vào cột của 4 góc công trình theo từng tầng và dùng máy trắc địa đo toa độ và độ cao của các điểm đó theo lưới khống chế thi công chính.
+ Các phương pháp đo và cách bố trí các cơ sở (mốc gốc), mốc kiểm tra khi quan trắc biến dạng công trình phải đảm bảo độ chính xác cần thiết.
IV. CÔNG TÁC ĐẤT:
1. Ngoài các quy định khác nếu ra dưới đây, công tác đất phải tuân thủ theo tiêu chuẩn TCVN 4447- 1987.
2. Đào đất:
– NT phải chuẩn bị các thiết bị thi công phù hợp để tiến hành công việc đào đất đối với tất cả các loại đất, kể cả đất tảng, nền đất cứng, nền đất có lớp móng nhà cũ bằng bê tông cốt thép hoặc các bể ngầm xây gạch … để chuẩn bị cho công việc làm móng tầng hầm theo đúng yêu cầu kỹ thuật của HSMT.
– Công việc đào đất phải được thực hiện theo yêu cầu về chiều dài, độ sâu, độ nghiêng và độ cong cần thiết theo bản vẽ thiết kế.
3. Kiểm tra đào đất:
– Việc đào đất phải được kiểm tra và có sự chấp thuận của Tư vấn giám sát trước khi đổ bê tông.
– NT phải báo cho Tư vấn giám sát đúng thời điểm để họ kiểm tra công việc đào đất.
4. Đào đất phát sinh:
Khi có ý kiến của CĐT và kiến trúc sư -chủ nhiệm đồ án, vì bất cứ lý do gì cần thiết phải mở rộng hoặc đào móng sâu hơn thì phần đào đất đào thêm sẽ được thanh toán theo giá quy định phù hợp với điêù kiện của Hợp đồng.
5. Kiểm tra trước khi san lấp:
Trước khi san lấp hố móng và các hạng mục khuất khác, NT phải được sự đồng ý của tư vấn giám sát bằng văn bản mới được triển khai.
V. CÔNG TÁC ÉP CỌC:
Ngoài các quy định khác, Nhà thầu thi công tuân thủ theo tiêu chuẩn TCXDVN 286:2003
Để có số liệu đầy đủ cho thi công móng cọc, Nhà thâu liên danh chúng tôi tiến hành đóng, ép cọc thử và tiến hành thí nghiệm cọc bằng tải trọng động hoặc tải trọng tĩnh theo đề cương của Tư vấn hoặc Thiết kế đề ra.
– Trắc đạc định vị các trục móng cần được tiến hành từ các mốc chuẩn theo đúng quy định hiện hành. Mốc định vị trục thường làm bằng các cọc đóng, nằm cách trục ngoài cùng của móng không ít hơn 10 m. Trong biên bản bàn giao mốc định vị phải có sơ đồ bố trí mốc cùng toạ độ của chúng cũng như cao độ của các mốc chuẩn dẫn từ lưới cao trình thành phố hoặc quốc gia. Việc định vị từng cọc trong quá trình thi công phải do các trắc đạc viên có kinh nghiệm tiến hành dưới sự giám sát của kỹ thuật thi công cọc phía Nhà thầu và trong các công trình quan trọng phải được Tư vấn giám sát kiểm tra. Độ chuẩn của lưới trục định vị phải thường xuyên được kiểm tra, đặc biệt khi có một mốc bị chuyển dịch thì cần được kiểm tra ngay. Độ sai lệch của các trục so với thiết kế không được vượt quá 1cm trên 100 m chiều dài tuyến.
– Không dùng các đoạn cọc có độ sai lệch về kích thước vượt quá quy định dưới đây, và các đoạn cọc có vết nứt rộng hơn 0.2 mm. Độ sâu vết nứt ở góc không quá 10 mm, tổng diện tích do lẹm, sứt góc và rỗ tổ ong không quá 5% tổng diện
TTKích thước cấu tạoĐộ sai lệch cho phép
123
1Chiều dài đoạn cọc, m≤ 10± 30 mm
2Kích thước cạnh (đường kính ngoài) tiết diện của cọc đặc (hoặc rỗng giữa)+ 5 mm
3Chiều dài mũi cọc± 30 mm
4Độ cong của cọc (lồi hoặc lõm)10 mm
5Độ võng của đoạn cọc1/100 chiều dài đốt cọc
6Độ lệch mũi cọc khỏi tâm10 mm
7 Góc nghiêng của mặt đầu cọc với mặt phẳng thẳng góc trục cọc:
– cọc tiết diện đa giác
– cọc tròn
nghiêng 1%
nghiêng 0.5%
8Khoảng cách từ tâm móc treo đến đầu đoạn cọc± 50 mm
9Độ lệch của móc treo so với trục cọc20 mm
10Chiều dày của lớp bê tông bảo vệ± 5 mm
11Bước cốt thép xoắn hoặc cốt thép đai± 10 mm
12Khoảng cách giữa các thanh cốt thép chủ± 10 mm
13Đường kính cọc rỗng± 5 mm
14Chiều dày thành lỗ± 5 mm
15Kích thước lỗ rỗng so với tim cọc± 5 mm
– Cọc phải được hạ bằng phương pháp ép tĩnh.
– Nhà thầu kỹ thuật viên thường xuyên theo dõi công tác hạ cọc, ghi chép nhật ký hạ cọc. Trong trường hợp có các sự cố hoặc cọc bị hư hỏng Nhà thầu sẽ báo Thiết kế để có biện pháp xử lý thích hợp; các sự cố cần được giải quyết ngay khi đang đóng đại trà.
– Khi đóng cọc đến độ sâu thiết kế mà chưa đạt độ chối quy định thì Nhà thầu phải kiểm tra lại quy trình đóng cọc của mình, có thể cọc đã bị xiên hoặc bị gãy, cần tiến hành đóng bù sau khi cọc được “nghỉ” và các thí nghiệm kiểm tra độ nguyên vẹn của cọc ( thí nghiệm PIT) và thí nghiệm phân tích sóng ứng suất (PDA) để xác định nguyên nhân, báo Thiết kế có biện pháp xử lý.
– Khi đóng cọc đạt độ chối quy định mà cọc chưa đạt độ sâu thiết kế thì có thể cọc đã gặp chướng ngại, điều kiện địa chất công trình thay đổi, đất nền bị đẩy trồi…, Nhà thầu cần xác định rõ nguyên nhân để có biện pháp khắc phục.
– Độ lệch so với vị trí thiết kế của trục cọc trên mặt bằng không được vượt quá trị số nêu trong bảng sau hoặc ghi trong thiết kế:
Loại cọc và cách bố trí chúng Độ lệch trục cọc cho phép trên mặt
bằng
1. Cọc có cạnh hoặc đường kính đến 0.5m a) khi bố trí cọc một hàng
b) khi bố trí hình băng hoặc nhóm 2 và 3 hàng
– cọc biên
– cọc giữa
c) khi bố trí qúa 3 hàng trên hình băng hoặc bãi cọc
– cọc biên
-cọc giữa d) cọc đơn
e) cọc chống
2. Các cọc tròn rỗng đường kính từ 0.5 đến 0.8m a) cọc biên
b) cọc giữa
c) cọc đơn dưới cột
3. Cọc hạ qua ống khoan dẫn( khi xây dựng cầu)
0.2d
0.2d
0.3d
0.2d
0.4d
5 cm
3 cm
10 cm
15 cm
8 cm
Độ lệch trục tại mức trên cùng của ống dẫn đã được lắp chắc chắn
không vượt quá 0.025 D ở bến nước (ở đây D- độ sâu của nước tại nơi lắp
ống dẫn) và ±25 mm ở vũng không nước
VI. CÔNG TÁC VÁN KHUÔN, DÀN GIÁO, SÀN VÀ CẦU CÔNG TÁC:
1. Kết cấu và gia công ván khuôn:
a. Nhà thầu liên danh chúng tôi sử dụng toàn bộ hệ thống cột chống, đà giáo, ván khuôn định hình bằng thép hình đảm bảo các yêu cầu sau:
– Khi chịu lực phải đảm bảo ổn định, độ vững chắc và mức độ biến dạng phải trong phạm vi cho phép.
– Bảo đảm đúng hình dạng, kích thước theo bản vẽ thiết kế.
– Mặt tiếp xúc giữa các cạnh ván khuôn và nền khối bê tông trước cũng như khe hở giữa các tấm ván khuôn phải thật kín, tránh hiện tượng mất nước khi đổ bê tông.
b. Khi dựng lắp ván khuôn ở các bộ phận kết cấu vừa nhỏ, hẹp mà lại cao như cột phải chừa ô cửa sổ để đổ đầm bê tông. Cửa sổ hay mặt ghép dầm cố gắng bố trí ở phía mặt kết cấu công trình sau này không bị lộ ra ngoài.
c. Khi đã dựng lắp ván khuôn giằng chống xong, cán bộ kỹ thuật của NT phải kiểm tra và nghiệm thu theo các điểm sau:
– Độ chính xác của ván khuôn so với thiết kế.
– Độ chính xác của các bộ phận đặt sẵn.
– Độ kín, khít giữa các tấm ván khuôn và giữa ván khuôn với mặt nền hoặc với mặt khối bê tông đổ trước.
– Sự vững chắc của ván khuôn và giằng chống, chú ý các chỗ nối, chỗ tựa.
d. Kiểm tra độ chính xác của ván khuôn ở những bộ phận chủ yếu phải tiến hành bằng những dụng cụ khác như: dây, thước đo chiều dài, nivo… Cán bộ kiểm tra phải có phương tiện cần thiết để kết luận được độ chính xác của ván khuôn theo hình dáng, kích thước và vị trí.
e. Sai lệch cho phép về kích thước vị trí của ván khuôn và giằng chống đã dựng xong không được vượt quá trị số qui định dưới đây:
TTTên sai lệchTrị số cho phép
1 Độ gồ ghề cục bộ của ván khuôn để đổ bê tông dùng thước thẳng 2m ép sát vào ván để kiểm tra được phép lồi lõm.
– Phần mặt bê tông lộ ra ngoài.
– Phần mặt bê tông không lộ ra ngoài thì không cần nhẵn ±5
2Chiều cao của dầm không được nhỏ hơn so với kích thước thiết kế, có thể lớn hơn so kích thước thiết kế trong phạm vi. +5
f. Trong quá trình đổ bê tông phải thường xuyên kiểm tra hình dạng, kích thước và vị trí của ván khuôn, nếu bị biến dạng do chuyển dịch phải có biện pháp xử lí kịp thời.
2. Sàn và cầu công tác:
– Sàn và cầu công tác phải chắc chắn, bằng phẳng, sử dụng các tấm thép định hình. Khi vận chuyển hỗn hợp bê tông, cần phải đảm bảo ít rung động.
– Sàn và cầu công tác nhất thiết không được nối liền hoặc giằng móc vào ván khuôn, vào cốt thép, để tránh làm vị trí ván khuôn và cốt thép bị xê dịch, tránh làm cho bê tông bị chấn động trong thời gian ninh kết.
3. Tháo dỡ ván khuôn:
a. Tháo dỡ ván khuôn chỉ được tiến hành sau khi bê tông đạt được cường độ cần thiết tương ứng với các chỉ dẫn dưới đây:
– Đối với ván khuôn thành thẳng đứng không chịu lực do trọng lượng của kết cấu như ở tường dày, trụ lớn … chỉ được phép tháo dỡ khi bê tông đạt được cường độ đạt 25daN/cm2 đảm bảo giữ được bề mặt và các góc cạnh không bị sứt mẻ hoặc sạt lở.
– Đối với ván khuôn chịu tải trọng (trọng lượng cốt thép và trọng lượng hỗn hợp bê tông mới đổ) thì thời gian tháo dỡ ván khuôn phải dựa vào kết quả thí nghiệm cường độ bê tông. Trong trường hợp không có kết cấu thí nghiệm thì có thể tham khảo thời gian tối thiểu qui định dưới đây:
Tên gọi kết cấu công trìnhCường độ bê tông tối thiểu cần đạt để tháo ván khuôn, %R28Thời gian bê tông đạt cường độ ván khuôn ở các mùa và vùng khí hậu – bảo dưỡng bê tông theo TCVN 391-2007, ra ngày25/04/2007
Bản, dầm, vòm có khẩu độ từ 2m trở xuống 50%7 ngày
Bản, dầm vòm có khẩu độ từ 2m-8m70%10 ngày
b. Đối với loại ván khuôn chịu tải trọng, phải tháo ván khuôn thành thẳng đứng trước để xem xét chất lượng bê tông, nếu chất lượng bê tông quá xấu, nứt rỗ nhiều, không thể có biện pháp xử lý để sử dụng được thì phải phá bỏ.
c. Những kết cấu sau khi tháo dỡ ván khuôn phải đợi đến khi bê tông đạt cường độ thiết kế mới cho phép chịu toàn bộ tải trọng thiết kế.
VII. GIA CÔNG, LẮP DỰNG CỐT THÉP:
1. Cốt thép trước khi thi công phải thoả mãn các yêu cầu sau:
– Bề mặt sạch, không có bùn đất, dầu mỡ, sơn bám dính vào, không có vảy sắt, không gỉ (loại gỉ phấn vàng được phép dùng nếu thiết kế không có yêu cầu gì đặc biệt), không được sứt sẹo, cong queo, biến dạng.
– Cốt thép bị bẹp, bị giảm diện tích mặt cắt do cạo gỉ, làm sạch bề mặt hoặc do nguyên nhân khác gây nên không được quá giới hạn cho phép là 2% đường kính.
– Trước khi gia công cốt thép phải được nắn thẳng, sau khi gia công cốt thép không được sai lệch kích thước quá mức cho phép trong bảng 4 điều 4.22 – TCVN 4453 -1995.
– Không được quét nước xi măng lên cốt thép để phòng gỉ trước khi đổ bê tông. Những đoạn cốt thép chờ để thừa ra ngoài khối bê tông đổ lần trước phải được làm sạch bề mặt, cạo hết vữa xi măng bám dính trước khi đổ bê tông lần sau.
– Cốt thép phải được bảo quản riêng theo từng nhóm và phải có biện pháp chống ăn mòn, chống gỉ, chống bẩn.
2. Gia công cốt thép:
a. Uốn cốt thép:
– Tuyệt đối không dùng nhiệt để uốn cốt thép; Phải uốn cốt thép bằng tay hoặc bằng máy.
– Chỗ bắt đầu uốn cong phải hình thành một đoạn cong, phẳng, đều; bán kính cong phải bằng 15 lần đường kính của nó, góc độ và vị trí uốn cong phải phù hợp với qui định của thiết kế.
– Móc cong của 2 đầu cốt thép phải hướng vào phía trong của kết cấu: Khi đường kính của cốt thép đai từ 6-9mm thì đoạn thẳng ở đầu móc uốn của cốt thép đai không bé hơn 40mm và từ 10-12mm thì không bé hơn 60mm.
– Cốt thép phải uốn nguội, tuyệt đối không được uốn nóng. Đối với cốt thép có gờ hoặc các lưới hay khung cốt thép hàn điện thì không cần làm móc uốn.
– Cốt thép sau khi uốn cong cần được kiểm tra kỹ sai số cho phép không được quá các trị số qui định trong bảng sau:
STT Các loại sai số Trị số sai số lệch
cho phép
1Sai lệch về kích thước theo chiều dài của cốt thép chịu lực trong kết cấu
a. Mỗi mét dài 5mm
b. Toàn bộ chiều dài 20mm
2Sai lệch về vị trí điểm uốn 20mm
3Sai lệch về chiều dài cốt thép trong kết cấu bê tông khối lớn
a. Khi chiều dài nhỏ hơn 10m+d
b. Khi chiều dài lớn hơn 10m+(d+0.2a)
4Sai lệch về góc uốn của cốt thép30
5Sai lệch về kích thước móc uốn +a
Chú thích:
d: Đường kính cốt thép
a: Chiều dày của lớp bảo vệ.
b. Nối cốt thép:
– Nối cốt thép đối với công trình dùng hai phương pháp chủ yếu sau đây: mối nối hàn và mối nối buộc. Tùy theo nhóm và đường kính cốt thép mà sử dụng kiểu hàn cho thích hợp.
– Phương pháp nối hàn:
+ Hàn cốt thép phải do người thợ hàn có chứng nhận cấp bậc nghề nghiệp, có kinh nghiệm. Khi cần thiết phải được kiểm tra bằng thực nghiệm mới cho phép tiến hành.
+ Vị trí các mối hàn phải thuân theo chỉ dẫn của cán bộ kỹ thuật.
+ Chiều dài liên kết hàn, hai mặt chiều dài của đường hàn 10d.
+ Chỗ nào cốt thép bố trí rất dày, khoảng cách nhỏ hơn 1,5 lần đường kính thì không được dùng phương pháp hàn đắp chồng cốt thép lên nhau để đảm bảo bất cứ chỗ nào cũng đủ khe hở cho bê tông chèn vào.
+ Kiểm tra hình dạng mặt ngoài mối hàn bằng mắt thường phải đáp ứng các yêu cầu sau đây:
Mặt nhẵn, hoặc có vảy nhỏ và đều, không phồng bọt, không đóng cục, không cháy, không đứt quãng, không bị thon hẹp cục bộ và phải chuyển tiếp đến cốt thép được hàn (kim loại gốc).
Theo suốt dọc chiều dài mối hàn, kim loại phải đông đặc, không có khe nứt, ở mặt nối tiếp không có miệng, kẽ nứt.
Đường tim của 2 cốt thép nối phải trùng nhau, không lệch, song song với nhau.
Cốt thép hàn xong phải đảm bảo chiều dài và chiều cao đường hàn theo đúng thiết kế, lấy búa gõ phải có tiếng kêu ròn.
– Phương pháp nối buộc:
+ Phương pháp nối hàn không được sử dụng tại các vị trí có nội lực lớn, chỗ uốn cong. Trong mặt cắt ngang của tiết diện kết cấu không được nối quá 25% diện tích tổng cộng của các thanh chịu kéo đối với thép thuộc nhóm A-II.
+ Nối cốt thép bằng phương pháp nối buộc phải phù hợp với các qui định dưới đây:
Chiều dài nối buộc không được nhỏ hơn các chỉ số qui định ở bảng dưới đây:
TTLoại cốt thépChiều dài nối buộc
Trong khu vực
chịu kéo Trong khu vực
chịu nén
Dầm hoặc tườngKết cấu khácĐầu cốt thép có móc câuĐầu cốt thép không có móc câu
1Cốt thép trơn cán nóng 40d30d20d30d
2Cốt thép có gờ cán nóng 40d30d-20d
Chú thích:
d: – Là đường kính thực tế đối với cốt thép trơn
– Là dường kính tính toán đối với cốt thép có gờ
– Là dường kính trước khi xử lý nguội đối với thép xử lí nguội.
Cốt thép nằm trong khu vực chịu kéo trước khi nối buộc phải uốn đầu thành móc câu, cốt thép có gờ không cần uốn móc.
Dây thép buộc phải dùng loại dây thép có số liệu 18-22 hoặc đường kính khoảng 1mm. Mối nối buộc ít nhất là ở 3 chỗ (giữa và hai đầu).
Nếu nối buộc các lưới cốt thép hàn thì trên chiều dài gối lên nhau của một đoạn lưới cốt thép bị nối nằm ở vùng chịu kéo phải đặt ít nhất là thanh cốt ngang và hàn chúng với tất cả các thanh dọc của lưới. Khi đó chiều dài đoạn chồng lên của các khung và lưới hàn nên lấy theo bảng trên không nhỏ hơn 250mm đối với thanh chịu kéo và không nhỏ hơn 200mm với các thanh chịu nén.
3. Lắp đặt cốt thép:
– Việc vận chuyển cốt thép đến vị trí lắp dựng phải đảm bảo khung, lồng thép không hư hỏng và biến dạng. (Không uốn đôi cây thép trong quá trình vận chuyển; trong trường hợp bắt buộc phải uốn đôi thì phải cắt bỏ phần bị uốn để dùng vào việc khai thác; tuyệt đối không được dùng để làm cốt thép chịu lực). Nếu trong quá trình vận chuyển làm cho cốt thép bị biến dạng thì trước khi lắp dựng cần phải sửa chữa lại.
– Vị trí khoảng cách, độ dày lớp bảo vệ và kích thước của các bộ phận cốt thép phải thực hiện theo sơ đồ đã vạch sẵn phù hợp với qui định của bản thiết kế. Cốt thép đã được lắp dựng cần phải đảm bảo không được biến dạng và xê dịch vị trí trong quá trình thi công. Những chi tiết cố định đặt trước vào bê tông như bulông, cầu thang v.v… phải đặt đúng vị trí thiết kế qui định, Nếu không chôn sẵn thì phải đặt ống để chừa lỗ, tuyệt đối không được làm gãy cốt chịu lực khi đổ bê tông.
– Để đảm bảo khoảng cách giữa cốt thép và ván khuôn phải dùng những miếng vữa xi măng cát có chiều dày bằng lớp bảo hộ, kê vào giữa ván khuôn và cốt thép. Không được dùng đầu mẩu cốt thép và và mẩu đá để kê. Giữa 2 lớp cốt thép phải dặt các trụ đỡ bằng bê tông đúc sẵn hoặc cốt thép đuôi cá để giữ khoảng cách của chúng theo qui định của thiết kế. Trụ bê tông đúc sẵn phải có cường độ bằng cường độ bê tông trong bộ phận công trình đó, mặt xung quanh phải đánh sờn và hạn chế đặt ở bộ phận công trình chịu áp lực nước. Trụ cốt thép đuôi cá do cơ quan thi công qui định với điều kiện tiết kiệm cốt thép.
– Khi đặt xong cốt thép ở các tấm đan mỏng cần phải làm cầu kê ván làm đường để tránh người đi lại trên cốt thép làm sai lệch vị trí và biến hình. Cốt thép còn thừa ra ngoài phạm vi đổ bê tông phải dùng thanh ngang cố định lại, để tránh rung động làm lệch vị trí cốt thép. Cấm không được bẻ cong với bất kỳ góc độ nào làm phá hoại tính năng của cốt thép và làm rạn nứt phần bê tông ở chân cột thép.
– Các sai số cho phép khi lắp dựng cốt thép không được quá những trị số qui định ở bảng dưới đây: ( Theo TCVN 4453-1995 – Tiêu chuẩn thi công và nghiệm thu kết cấu bê tông toàn khối )
TTCác loại sai sốTrị số sai số lệch cho phép (mm)
1Sai số về khoảng cách giữa các thanh chịu lực riêng biệt:
a. Đối với các kết cấu khối lớn30
b. Đối với cột, dầm và vòm10
c. Đối với bản, tường và móng dưới kết cấu Khung20
2Sai số về khoảng cách giữa các hàng cốt thép khi bố trí nhiều hàng theo chiều cao
a. Trong các kết cấu có chiều dày lớn hơn 1m trong các móng đặt dưới các kết cấu và thiết bị kỹ thuật.20
b. Trong các dầm, khung và bản có chiều dày lớn hơn 100mm5
c. Trong các bản có chiều dày đến 100mm và lớp bảo vệ là 10mm3
3Sai số các khoảng cách giữa các đai của khung và giàn cốt thép
4Sai số cục bộ về chiều dày của lớp bảo vệ:
a. Trong các kết cấu khối lớn (chiều dày hơn 1m)20
b. ở móng nằm dưới các kết cấu và các thiết bị kỹ thuật 10
c. ở cột, dầm và vòm5
d. ở tường và bản có chiều dày đến 100mm3
5Sai số về các khoảng cách giữa các thanh phân bổ trong một hàng
a. Đối với các tường25
b. Đối với những kết cấu khối lớn40
6Sai số về vị trí cốt thép đai so với chiều đứng hoặc chiều ngang (không kể các trường hợp khi các đai đặt nghiêng theo qui định)10
7Sai số về vị trí tim của các thanh đặt ở những đầu khung hàn nối, khi đường kính của thanh:
a. Bằng 40mm và lớn hơn.
b. Dưới 40mm 10
5
Sai số về vị trí mối hàn của các thanh theo chiều dài của bộ phận.
a. ở các khung và các kết cấu tường móng.
b. ở các kết cấu khối lớn 25
50
Sai số của vị trí các bộ phận cốt thép của các kết cấu khối lớn (khung, khối, dàn) so với thiết kế.
a. Trên bình đồ
b. Trên chiều cao 50
30
4. Nghiệm thu cốt thép:
– Khi nhận vật liệu phải tiến hành nghiệm thu để loại các thanh thép không bảo đảm quy cách và chất lượng. Khi đặt xong cốt thép và ván khuôn và trước khi đổ bê tông phải tiến hành nghiệm thu bàn giao cốt thép, chỉ khi nào toàn bộ cốt thép phù hợp với các điều kiện vệ sinh sạch sẽ, kích thước các điểm uốn, chất lượng các mối nối, vị trí lắp dựng và chiều dày lớp bảo vệ theo đúng thiết kế thì mới được đổ bê tông.
– Công việc nghiệm thu cốt thép phải lập thành biên bản trong đó có ghi số các bản vẽ thi công, các sai số so với thiết kế, đánh giá chất lượng công tác cốt thép và kết luận khả năng đổ bê tông kèm theo biên bản nghiệm thu cốt thép và cần có các tài liệu sau đây:
+ Các bản lý lịch kim loại chính và que hàn của các nhà sản xuất hoặc các bản phân tích của phòng thí nghiệm.
+ Các biên bản nghiệm thu cốt thép gia công ở xưởng với các kết quả thí nghiệm mối hàn, thí nghiệm cơ học của cốt thép chịu lực quy định trong thiết kế.
+ Các bản sao hoặc thống kê các văn bản cho phép thay đổi trong bản vẽ thi công.
+ Lập bản vẽ hoàn công công tác cốt thép.
VIII. THI CÔNG BÊ TÔNG: (Tuân thủ theo TCVN 4453-95)
1. Thành phần bê tông:
– Bê tông dùng cho các kết cấu chính của công trình phần lớn là bê tông thương phẩm được trộn tại nhà máy và được vận chuyển đến công trường bằng xe ô tô chuyên dụng. Các loại vật liệu và nước sử dụng để chế tạo hỗn hợp bê tông thi công các kết cấu bê tông phải tuân theo các yêu cầu kỹ thuật đã trình bày tại phần Vật liệu xây dựng.
– Các NT phải căn cứ vào các quy định trình bày trong bản vẽ thi công để chọn thành phần vật liệu sử dụng cho hỗn hợp bê tông của các kết cấu thi công. Đối với bê tông có số hiệu bê tông lớn M100 thì tỷ lệ cấp phối giữa các vật liệu sử dụng phải được NT xác định thông qua thí nghiệm cấp phối nhằm đảm bảo chất lượng tốt nhất của hỗn hợp bê tông.
– Tỷ lệ giữa nước và xi măng trong hỗn hợp bê tông phải dựa vào yêu cầu cường độ bê tông, yêu cầu chống thấm và các yếu tố quy định trong bản vẽ thi công và phải được xác định thông qua thí nghiệm.
– Độ dẻo của hỗn hợp bê tông (độ sụt hình nón) phải được NT xác định sao cho phù hợp với điều kiện chế tạo hỗn hợp bê tông, phương tiện vận chuyển, thiết bị đầm, mức độ bố trí cốt thép trong kết cấu, kích thước kết cấu, tính chất công trình, điều kiện khí hậu.v.v.
2. Đổ bê tông:
a. Trước khi đổ bê tông phải kiểm tra và lập các biên bản:
– Công tác chuẩn bị cốt thép, đặt cốt thép các bộ phận chôn ngầm,v.v…
– Độ chính xác của công tác dựng lắp ván khuôn, cốt thép, tấm ốp, đà giáo, giằng chống và độ vững chắc của giằng néo chống đỡ khi chịu tải trọng động do việc đổ bê tông gây ra.
b. Ván khuôn, cốt thép và các chi tiết đặt sẵn phải làm sạch rác, bùn, bụi, cạo gỉ, trước khi đổ hỗn hợp bê tông. Bề mặt ván khuôn gỗ trước khi đổ hỗn hợp bê tông phải tẩm ẩm và bịt kín các kẽ hở. Bề mặt ván khuôn bằng kim loại phải quét dầu nhờn.
c. Đổ bê tông phải tiến hành đúng các qui tắc dưới đây:
– Trong quá trình đổ bê tông phải tiến hành theo dõi liên tục hiện trạng của ván khuôn, đà giáo giằng chống, cột chống đỡ và vị trí cốt thép.
– Mức độ đổ đầy hỗn hợp bê tông theo chiều cao của ván khuôn phải quy định phù hợp với sự tính toán cường độ và độ cứng của ván khuôn chịu áp lực ngang do hỗn hợp bê tông mới đổ gây ra.
– Bê tông được kiểm tra thường xuyên về độ sụt, các mẻ được lấy mẫu thí nghiệm theo quy phạm.
– Bê tông được đầm bằng máy
– Việc bố trí các điểm dừng theo quy trình, thời gian dừng giữa hai lớp khoảng 20 24 giờ. Vị trí mạch dừng để tại những nơi có lực cắt nhỏ, những nơi tiết diện thay đổi, ranh giới giữa kết cấu nằm ngang và thẳng đứng.
– Phải có máy đầm dùi khi đổ bê tông và ít nhất phải có 2 máy dự phòng.
– Đổ bê tông trong những ngày nắng phải che bớt ánh nắng mặt trời.
– Khi trời mưa, các đoạn đang đổ bê tông phải được che kín không được để nước mưa rơi vào, trường hợp thời gian ngừng đổ bê tông vượt quá thời gian quy định phải đợi đến khi bê tông đạt 25daN/cm3 mới được đổ bê tông, trước khi đổ bê tông phải xử lý bề mặt khe thi công theo đúng các chỉ dẫn đã nêu trên.
– Ở những chỗ là vị trí của cốt thép và ván khuôn hẹp không thể sử dụng được máy đầm dùi thì phải tiến hành đầm tay, với dụng cụ cầm tay thích hợp.
Trong quá trình đổ và khi đổ bê tông xong cần phải có biện pháp ngăn ngừa hỗn hợp bê tông dính mặt với các bu lông, các bộ phận khác của ván khuôn và các vật chôn sẵn ở những chỗ chưa đổ bê tông tới.
– Khi phát hiện thấy ván khuôn, đà giáo, cột chống và cốt thép bị biến dạng hoặc thay đổi vị trí phải ngừng việc đổ bê tông, đưa bộ phận ván khuôn, đà giáo, giằng chống, cột chống đỡ, cốt thép trở về vị trí cũ và gia cố đến mức cần thiết, đồng thời cần phải xét các ảnh hưởng của biến dạng đến chất lượng của kết cấu đang được tiến hành đổ bê tông và có khả năng giữ lại hay phá bỏ phần bê tông đã đổ.
d. Khi đổ bê tông các kết cấu cần theo dõi ghi vào nhật ký các vấn đề dưới đây:
– Ngày giờ bắt đầu và ngày giờ kết thúc công việc đổ bê tông.
– Số hiệu bê tông, độ sụt (hay độ khô cứng) của bê tông.
– Khối lượng công tác bê tông đã hoàn thành theo phân đoạn công trình.
– Biên bản chuẩn bị kiểm tra mẫu bê tông, số lượng mẫu, số hiệu (có chỉ rõ vị trí kết cấu mà từ đó lấy mẫu bê tông) thời hạn và kết quả thí nghiệm mẫu.
– Nhiệt độ ngoài trời trong thời gian đổ bê tông.
– Nhiệt độ hỗn hợp bê tông trước khi đổ (trong các kết cấu khối lớn)
– Loại ván khuôn và biên bản lắp dựng ván khuôn.
e. Đầm bê tông bằng tay chỉ áp dụng trong những vị trí khó dùng đầm máy phải tuân theo các qui định dưới đây:
– Đối với khoảng đổ với diện tích rộng, độ sụt của hỗn hợp bê tông dưới 6cm có thể dùng đầm ngang từ 8 – 10kg. Khi đầm phải nâng cao 10 – 15cm, đầm liên tục và đều.
– Đối với khoảng đổ có diện tích hẹp, độ sụt của bê tông từ 6cm trở lên hay ở những chỗ bố trí cốt thép dày phải dùng thanh sắt hoặc xà beng thọc đều và khi đổ đến lớp trong cùng, dùng bàn bằng gỗ nặng 1kg vỗ mặt cho đều.
f. Đổ hỗn hợp bê tông đến đâu phải san bằng và đầm ngang ngay đến đấy, không được đổ thành đống cao, để tránh hiện tượng các hạt to của vật liệu rơi dồn xuống chân đống. Trong khi đổ và đầm, nếu thấy cốt liệu to tập trung thành một chỗ thì phải cào ra trộn lại cho đều. Không dùng vữa lấp phủ lên trên rồi đầm. Không được dùng đầm để san hỗn hợp bê tông chưa được đầm chặt.
g. Phải phân chia phạm vi đầm và giao cho tổ phân công phụ trách để tránh hiện tượng đầm sót, đầm lại. Chỉ được bàn giao ca khi đã đầm xong hỗn hợp bê tông đã đổ xuống khoảng đổ.
3. Bảo dưỡng bê tông và xử lý khuyệt tật của bê tông:
a. NT phải tiến hành công tác bảo dưỡng bê tông ngay sau khi bê tông vừa đổ xong. Các biện pháp bảo dưỡng bê tông, công tác kiểm tra, trình tự và thời hạn tháo, dỡ ván khuôn.v.v. của NT phải được kỹ sư giám sát xem xét và chấp thuận trước khi thực hiện.
b. Trong bất kỳ trường hợp nào, việc bảo dưỡng bê tông cũng phải đảm bảo các yêu cầu sau:
– Giữ chế độ nhiệt, ẩm cần thiết cho sự tăng dần cường độ bê tông theo tốc độ đã qui định.
– Ngăn ngừa các biến dạng do nhiệt độ và co ngót dẫn đến sự hình thành các khe nứt.
– Tránh các chấn động hay va chạm và các ảnh hưởng khác làm giảm chất lượng bê tông.
c. Biện pháp bảo dưỡng kết cấu bê tông phụ thuộc vào tính chất và bề mặt của kết cấu tuy nhiên trong bất kỳ trường hợp nào NT cũng phải tiến hành tưới nước cho các kết cấu bê tông. Nước được sử dụng phải thỏa mãn các yêu cầu kỹ thuật tại mục Quy định chung. Vật liệu xây dựng. Số lần tưới nước bảo dưỡng mỗi ngày phụ thuộc vào điều kiện thời tiết nhưng không được ít hơn 3 lần.
d. Thời gian bảo dưỡng kết cấu bê tông phải được xác định bằng thí nghiệm để phù hợp với từng loại kết cấu, điều kiện nhiệt độ, độ ẩm và nắng, gió thực tế tại công trường vào thời gian bảo dưỡng tuy nhiên không được ít hơn 7 ngày.
e. Trong quá trình bảo dưỡng kết cấu bê tông, NT phải thực hiện các biện pháp bảo vệ cần thiết để tránh không va chạm đến đà giáo và ván khuôn hoặc di chuyển thiết bị trên kết cấu bê tông.
f. Trình tự và thời hạn tháo, dỡ ván khuôn phải tuân theo đúng các quy định trình bày ở ván khuôn, đà giáo và sàn công tác.
g. Sau khi tháo, dỡ ván khuôn, NT phải thực hiện ngay lập tức các biện pháp xử lý khắc phục các hư hỏng, khuyết tật trên bề mặt và bên trong các kết cấu bê tông. Trong trường hợp cần thiết, khi Cán bộ giám sát yêu cầu, NT phải đục bỏ phần bê tông xấu và thi công lại. Tất cả các sự khắc phục trên phải do kỹ sư giám sát chỉ đạo. NT không được phép tự xử lý khi chưa có quyết định của kỹ sư giám sát.
4. Kiểm tra chất lượng và nghiệm thu bê tông:
a. NT phải thường xuyên thực hiện việc kiểm tra và chịu hoàn toàn trách nhiệm về chất lượng bê tông trong quá trình thi công. Việc kiểm tra phải quan tâm đầy đủ đết tất cả các vấn đề sau đây:
– Việc chuẩn bị và xử lý nền, móng của các bộ phận công trình bê tông.
– Chất lượng vật liệu sử dụng và thành phần hỗn hợp của bê tông, chất lượng ván khuôn và cốt thép, việc lắp dựng ván khuôn, giàn giáo chống đỡ và cầu công tác, việc lắp đặt cốt thép và các bộ phận chôn trước trong bê tông.
– Sự làm việc của các thiết bị, dụng cụ cân, đong vật liệu, trộn bê tông, phương tiện vận chuyển và đổ vào khoảng đổ.
– Việc bảo dưỡng kết cấu bê tông và thời gian tháo dỡ ván khuôn.
– Thí nghiệm xác định cường độ bê tông và các chỉ tiêu cơ lý khác được yêu cầu.
b. NT phải tiến hành kiểm tra cường độ bê tông bằng các thí nghiệm kiểm tra cường độ (nén, kéo) tại phòng thí nghiệm các mẫu bê tông, tuy nhiên trong các trường hợp cần thiết Cán bộ giám sát có thể kiểm tra cường độ ngay tại công trường bằng các thiết bị thích hợp.
c. NT phải tiến hành lấy mẫu thí nghiệm theo đúng các tiêu chuẩn quy định hiện hành (mỗi nhóm mẫu thí nghiệm gồm 3 mẫu, lấy cùng 1 lúc, ở cùng một vị trí, bảo dưỡng trong các điều kiện tương tự điều kiện thực tế).
d. NT phải thực hiện các thí nghiệm xác định cường độ bê tông tại các cơ quan thí nghiệm, bảo đảm chất lượng có năng lực được cán bộ dự án phê chuẩn. Phương pháp tính toán cường độ bê tông trung bình của kết cấu công trình do các cơ quan nói trên quyết định.
e. Cường độ bê tông chỉ được chấp thuận là đã theo đúng các quy đinh trong bản vẽ thi công khi kết quả thí nghiệm lấy mẫu cho thấy không có nhóm mẫu nào trong các nhóm đã kiểm tra có cường độ trung bình dưới mức 85% cường độ quy định.
f. Trong trường hợp kết quả thí nghiệm xác định bê tông không thỏa mãn các yêu cầu đã quy định thì cán bộ quản lý dự án sẽ quyết định khả năng sử dụng và biện pháp xử lý kết cấu đã thi công. NT phải thực hiện tất cả các công việc cần thiết liên quan đến quyết định của cán bộ quản lý dự án phải gánh chịu mọi chi phí nảy sinh do việc thực hiện các công việc đó.
g. NT tiến hành ghi chép và lập hồ sơ lưu trữ các kết quả kiểm tra chất lượng công tác bê tông (biên bản, nhật ký thi công, lý lịch khối đổ, kết quả thí nghiệm,v.v.) tại công trường để cán bộ giám sát tiện theo dõi.
h. Tùy thuộc vào tính chất của kết cấu và công trình bê tông mà Cán bộ giám sát quyết định hình thức và nội dung nghiệm thu, quy định các kết cấu dưới đây phải được nghiệm thu trung gian trước khi nghiệm thu công việc:
– Các cấu kiện và phần công trình có lắp đặt ván khuôn, cốt thép trước khi tiến hành đổ bê tông.
– Các phần của kết cấu bị lấp kín sau khi hoàn thành và các bộ phận chôn trước trong kết cấu bê tông.
i. Tùy thuộc vào hình thức nghiệm thu, NT phải cung cấp đầy đủ hoặc từng phần hồ sơ tài liệu theo đúng chỉ dẫn của cán bộ giám sát trước khi tiến hành nghiệm thu.
IX. VỀ CÔNG TÁC XÂY, TRÁT:
Tuân thủ hoàn toàn theo tiêu chuẩn TCVN 4085-1985 “Kết cấu gạch đá – Thi công và nghiệm thu”.
1. Chuẩn bị các mẫu vật liệu:
Nhà thầu liên danh có trách nhiệm nộp các vật liệu của các phần công tác xây: “ Số mẫu tối thiểu phải có sáu mẫu (6) đại điện cho các bề mặt và kích thước khác nhau. Ximăng, cát và nước dùng cho công tác xây phải đảm bảo các yêu cầu kỹ thuật theo tiêu chuẩn và quy phạm hiện hành.
2. Phối hợp với các nhà thầu khác khác:
Nhà thầu sẽ phải phối hợp với các NT khác trước và trong khi triển khai thi công công tác xây để đảm bảo rằng các lỗ chờ rãnh, hố, móc treo, các thép neo, ống bọc… được đặt đúng vị trí theo bản vẽ thiết kế.
3. Chất lượng của vật liệu:
a. Vữa:
– Xi măng dùng để chế tạo các khối vữa xây đối với công tác xây phải là xi măng Porland theo đúng tiêu chuẩn Việt Nam.
– Cát phải sạch, cứng, sắc và lát cát hầm mỏ hoặc cát sông. Cát phải có hạt mịn với hàm lượng đất sét thấp và không chứa muối và các hợp chất hữu cơ.
– Nước trộn phải là nước sạch, không có lẫn dầu, axit, alkalis, các hợp chất hữu cơ và các chất độc hại khác.
– Nhà thầu bảo quản xi măng và vữa ở khu vực khô ráo, phải che chắn để tránh hư hỏng và xâm nhập các hợp chất bên ngoài. Các lọai gạch tráng men phải luôn luôn được che phủ. Cốt thép phải được bảo vệ cẩn thận. Trước khi đặt thép, các cốt thép phải không có gỉ sắt hoặc các tạp chất khác có thể làm giảm lực dính trong thi công.
– Vữa xây là vữa xi măng cát, trộn theo tỉ lệ 1:4,5 hoặc theo tỉ lệ do Tư vấn giám sát thông qua. Vữa trộn với nước theo tỷ lệ đảm bảo khả năng trộn. Các thành phần vữa được đo theo thể tích. Vữa được trộn ngay trước khi sử dụng. Phương pháp trộn được sử dụng là phương pháp trộn khô. Xi măng được trộn khô với cát cho tới khi hỗn hợp đồng màu, sau đó theo nước dần dần cho đến khi đạt độ dẻo cần thiết.
– Các hộp đựng và trộn vữa phải được làm sạch sau mỗi ngày làm việc và các dụng cụ xây trát phải được giữ sạch. Vữa bắt đầu đóng cụ sẽ không được phép sử dụng.
– Vữa chỉ được phép trộn tay khi chất lượng trộn phải tương đương với chất lượng trộn máy và phải trộn trên nền sạch, cứng và không thấm nước. Kiến trúc sư và Tư vấn giám sát có quỳên loại bỏ vữa trộn bằng tay (Nếu không đạt yêu cầu) và sẽ yêu cầu trộn liên tục bằng máy trong thời gian lớn hơn1/2 giờ cho đến khi sử dụng.
– Vữa trộn phải có màu đồng nhất và phải được sự thông qua của tư vấn giám sát.
b. Gạch xây:
– Toàn bộ gạch xây phải là gạch loại 1 sản xuất bằng máy, đúng kích thước vuông thành sắc cạnh, không có khuyết tật, cường độ gạch ≥ 75Kg/cm2.
– Gạch xây bằng đất nung, dạng đặc hoặc rỗng và có dạng hình hộp chữ nhật, kích thước theo tiêu chuẩn Việt Nam. Tường được xây bằng gạch chế đặc và gạch chế rỗng mác 75 (220x105x60) với chiều dày xây được thể hiện trên bản vẽ.
– Nguồn cung cấp từ các cơ sở nhà máy của địa phương có khả năng sản xuất và cung cấp gạch tuân theo các yêu cầu kỹ thuật và các tiêu chuẩn hiện hành của Việt Nam, đặc biệt là về cường độ chịu nén, cường độ chịu cắt, tính chất giãn nở, chịu lửa và cách âm.
4. Nhân công:
Việc cung cấp nhân công, vật liệu, thiết bị và các phụ kiện vần thiết khác để thực hiện công tác xây dựng phải đúng theo hợp đồng và hồ sơ thiết kế hoặc chỉ ra dưới đây:
– Gạch được sử dụng để xây phải là gạch ra lò ít nhất là 14 ngày và phải được làm ẩm ướt trước khi xây.
– Gạch đưa vào sử dụng phải được thông qua tư vấn giám sát trước khi đặt mua
– Phải làm sạch khối xây liên tục trong quá trình xây
– Kết cấu xây gạch phải được bảo vệ chống nắng và mưa trong khi xây và những ngày tiếp theo khi vữa xây đông cứng.
5. Lắp đặt:
a. Phương pháp:
Các khối xây phải được thả dọi, lấy cốt và phải xây thẳng hàng, dạng khối xây sẽ là dạng so le với viên khoá góc. Các mối nối giữa các vật liệu gạch với nhau cũng như mối nối giữa vật liệu gạch với vật liệu khác phải trát bằng vữa. Các mối nối trước khi trát phải được để thô để tăng độ kết dính với lớp trát.
b. Đục và vá khối xây:
– Các khối xây phải được đục cẩn thận để lắp đặt các đường ống điện nước và các thiết bị cố định khác. Việc đắp vá phải đảm bảo độ dính kết tốt và sạch sẽ.
– Tất cả các lỗ chờ, rãnh, đục, nền, khung, ống và các chi tiết cố định phục vụ cho công việc của công tác khác đều được tính vào công tác xây.
c. Vữa:
Vữa lỏng và vữa xi măng dùng để trát các cột thép, tay vịn, các khung trong tường. Trước khi trát vữa, phải dọn sạch các bề mặt. Vữa phải được trát bằng bay nhọn để lấp đầy các khoảng trống. Vữa trát xong phải được giữ ẩm trong thời gian 3 ngày và sau khi tháo bỏ hệ thống chống tạm, cần trát kín các khoảng trống còn lại.
d. Công tác chưa hoàn thiện:
Tại các mối nối với các khối xây cũ, cần cạo bỏ lớp vữa làm ẩm trước khi xây mới.
e. Dọn dẹp:
Vữa rơi vãi dưới chân các tường gạch xây phải luôn được dọn sạch sẽ.
f. Chuẩn bị bề mặt để trát:
– Chỉ được thực hiện công tác trát sau khi các bề mặt của tường đã cứng cáp và khô ráo.
– Cần làm nhám bề mặt của bê tông bằng búa hoặc đục và phải dọn sạch các vết dầu mỡ, các loại vật liệu khác để đảm bảo tốt lực dính của vữa.
– NT có thể dùng phụ gia để tăng lực dính giữa vữa và bê tông sau khi được sự chấp thuận của kiến trúc sư và tư vấn giám sát.
– Các bề mặt khác phải được trải kỹ bằng bàn chải cứng để tẩy bỏ các chỗ vữa thừa và các vật liệu dính bám khác.
g. Công tác trát:
– Trước khi trát bề mặt phải sạch và tưới nước cho ẩm. chiều dày lớp vữa trát từ 15-20mm. Mặt tường xây khi trát phải phẳng, nhẵn và phải bảo dưỡng tránh nứt chân chim. Sai số cho phép là 0.5% theo chiều đứng và 0.8% theo chiều ngang.
– Trong trường hợp trát 2 lớp phải để cho lớp thứ nhất (lớp trát lót), khô cứng trước khi làm nhám bề mặt. Bề mặt cần được làm nhám bằng bàn chải sắt hoặc khía nhám chéo bằng tay.
– Phải để cho lớp trát lót khô và co ngót xảy ra hoàn toàn mới đươc trát tiếp lớp trát thứ 2, tuy nhiên cần tránh cho bề mặt khô quá nhanh bằng cách làm ẩm thường xuyên hoặc bằng cách phủ bao tải ẩm trên bề mặt.
– Phải kiểm tra độ hút ẩm của lớp trát lót thường xuyên trước khi trát tiếp lớp phủ ngoài (lớp thứ 2).
– Trong quá trình trát phải sử dụng bay xoa gỗ và thước gỗ để đảm bảo bề mặt phẳng và thẳng. Phải giữ ẩm lớp phủ ngoài trong thời gian ít nhất là 7 ngày sau khi trát.
– Tỷ lệ xi măng – cát của lớp vữa lót là 1:3 và của lớp trát cuối là 1:6. Tuy nhiên NT có thể đề xuất một tỷ lệ hoặc thành phần trộn khác để tư vấn giám sát thông qua. Xi măng, cát phải được trộn khô trước sau đó mới thêm nước sau. Vữa phải được sử dụng trong vòng 1h đồng hồ sau khi thêm nước.
– Các hỗn hợp vữa đã đóng cục hoặc bị khô không được phép trộn lại phải được loại bỏ ngay.
– Vữa sử dụng để trát các lớp tường ngoài phải được thêm phụ gia và chống thấm, như Sika số1 hoặc các chất có thuộc tính tương đương khác đã được thông qua.
X. CÔNG TÁC HOÀN THIỆN NỘI NGOẠI THẤT:
1. Yêu cầu chung:
Trước khi thi công hoàn thiện từng phần hay toàn bộ công trình phải tiến hành định vị kiểm tra kích thước, cao trình, hình dạng toàn bộ khối xây thô và phải thực hiện xong những công tác xây dựng cơ bản sau đây:
– Chèn kín những mối nối giữa các Blốc lắp ghép của công trình, đặc biệt chèn bọc kín các chi tiết thép nối của các bộ phận cấu kiện bê tông cốt thép.
– Lắp và chèn các khung cửa sổ, cửa đi, nhét đầy vữa vào các khe giữa khuôn cửa với tường.
– Thi công các lớp lót dưới sàn nhà.
– Thi công lớp chống thấm của mái và khu vệ sinh. bảo đảm không thấm nước, không thoát mùi hôi qua khe chèn ống và lỗ thu nước.
– Lắp đặt lan can và thi công các lớp chống thấm ở khu vực ban công, lô gia, . vv.
– Lắp đặt hệ thống cấp và thoát nước, kiểm tra các liên kết và đầu nối của hệ thống ống dẫn.
– Lắp đặt mạng dây dẫn ngầm cho hệ thống điện, thông tin liên lạc, hệ thống ống điều hoà không khí, ống cấp ga và các hệ thống ống kỹ thuật khác.
– Trong điều kiện cần thiết phải trát lát ốp ở những nơi sẽ đặt các thiết bị vệ sinh, thông gió. Công tác hoàn thiện công trình cần được thực hiện theo trình tự nêu trong thiết kế.
– Trình tự thực hiện công tác hoàn thiện mỗi căn phòng, mỗi hạng mục phải được ghi rõ trong bản vẽ tổ chức thi công.
– Công tác hoàn thiện nên bắt đầu từ tầng trên xuống tầng dưới. Khi đó ít nhất phải có hai tầng của công trình hoàn thành xong công tác lắp ghép và những công việc quy định phải hoàn thành trước khi tiến hành công tác hoàn thiện.
2. Hệ thống sơn:
– Hệ thống sơn tường, cột, dầm và trần bê tông, tường xây nội thất của công trình sử dụng loại sơn cao cấp trong nhà.
– Các chỉ tiêu cho các chủng loại sơn áp dụng cho công trình cần chọn loại có chất lượng tương đương như sau :
+ Chỉ tiêu cho sơn nội thất công trình:
Chi tiết Đơn vị Kết quả Yêu cầu kỹ thuật
TCVN 6934: 2001Phương pháp thử
Độ PH (29,50C)-9,11–ASTME 70:1990
Khối lượng riêngKg/l1,27–ASTM D 1475:1998
Độ mịnm35<50TCVN 2091: 1993
Độ nhớtPa.s20,1820 -> 30TCVN 6934: 2001
Độ phủg/m2180125 -> 200TCVN 6934: 2001
Độ rửa trôiChu kỳ1000>450TCVN 6934: 2001
Độ bền nướcH1152>250TCVN 6934: 2001
Độ bền kiềm trong dung dịch Ca(OH)2 bão hoà (pH=14)H1152>150TCVN 6934: 2001
+ Chỉ tiêu cho sơn lót ngoại thất công trình:
Chi tiết Đơn vị Kết quả Yêu cầu kỹ thuật
TCVN 6934: 2001Phương pháp thử
Độ PH (29,50C)-9,02–ASTME 70:1990
Khối lượng riêngKg/l1,20–ASTM D 1475:1998
Độ mịnm25<50TCVN 2091: 1993
Độ nhớtPa.s22,9720 -> 30TCVN 6934: 2001
Độ phủg/m2180125 -> 200TCVN 6934: 2001
Độ rửa trôiChu kỳ1500>1200TCVN 6934: 2001
Độ bền nướcH1152>1000TCVN 6934: 2001
Độ bền kiềm trong dung dịch Ca(OH)2 bão hoà (pH=14)H1152>600TCVN 6934: 2001
+ Chỉ tiêu cho sơn phủ ngoại thất công trình:
Chi tiết Đơn vị Kết quả Yêu cầu kỹ thuật
TCVN 6934: 2001Phương pháp thử
Độ PH (29,50C)-9,07–ASTME 70:1990
Khối lượng riêngKg/l1,30–ASTM D 1475:1998
Độ mịnm35<50TCVN 2091: 1993
Độ nhớtPa.s20,0920 -> 30TCVN 6934: 2001
Độ phủg/m2140125 -> 200TCVN 6934: 2001
Độ rửa trôiChu kỳ1700>1200TCVN 6934: 2001
Độ bền nướcH1336>1000TCVN 6934: 2001
Độ bền kiềm trong dung dịch Ca(OH)2 bão hoà (pH=14)H336>600TCVN 6934: 2001
3. Ốp, lát sàn công trình:
Các chủng loại gạch lát, đá sử dụng cho công tác hoàn thiện sàn và tường của công trình bao gồm các dạng sau:
– Gạch sản xuất bằng công nghệ hiện đại kích thước. Màu sáng bóng.
– Đá granit nhân tạo: Sản xuất bằng công nghệ hiện đại, đảm bảo màu sắc và độ bóng.
4. Hệ thống cửa đi, cửa sổ:
Cửa đi, cửa sổ trong công trình là cửa panô gỗ hoặc cửa panô kính, gỗ chò chỉ hoặc dổi có độ dày và kích thước theo đúng thiết kế. Các hệ khoá, tay nắm … cho công trình dùng loại tốt và chắc chắn. Gỗ phải được qua xử lý kỹ, ngâm tẩm, hấp sấy tránh cong vênh, co ngót, loại bỏ các mắt và rác, tạo tính bền vững và mỹ thuật cho công trình.
Cửa sắt đảm bảo đúng theo thiết kế.
XI. CÔNG TÁC THI CÔNG ĐIỆN, CHỐNG SÉT, NƯỚC:
1. Phần điện:
a. Các tiêu chuẩn cần tuân thủ:
– Tiêu chuẩn TCXD 25-1991: Đặt đường dẫn điện trong nhà ở và công trình công cộng.
– Tiêu chuẩn TCXD 27-1991: Đặt thiết bị điện trong nhà ở và công trình công cộng.
– Tiêu chuẩn TCXD 16-1986: Chiếu sáng nhân tạo trong công trình dân dụng
– Tiêu chuẩn TCXD 46-1984: Chống sét cho các công trình xây dựng, tiêu chuẩn thiết kế thi công.
– Các tiêu chuẩn ngành có liên quan.
– Tiêu chuẩn IEC 60947 – 2 quy định cho aptomat.
– British standard specification (BS) (Khuyến khích áp dụng).
– American Society for testing of materials (ASTM) (khuyến khích áp dụng)
– Underwriter’s Laboratory Inc. (UL) (Khuyến khích áp dụng).
– Internattional Standard Organization (ISO) (Khuyến khích áp dụng).
b. Các yêu cầu kỹ thuật đối với thiết bị, vật tư và lắp đặt:
Hệ thống tiếp đất cho hệ thống điện:
Tổng quan:
– Toàn bộ hệ tiếp đất tuân theo Tiêu chuẩn TCXD 46: 1984: Chống sét cho các công trình xây dựng: tiêu chuẩn thiết kế thi công.
– Toàn bộ các máng kim loại, các bộ phận không mang điện bằng kim loại của các thiết bị điện và cực tiếp địa của ổ cắm phải được nối đất một cách chắc chắn.
– Hệ dây tiếp đất được nối với các cọc tiếp địa.
b. Kiểm tra:
b.1. Kiểm tra điện trở tiếp đất:
Việc kiểm tra phải được thực hiện trước khi lấp đất bãi tiếp địa và nối cọc tiếp đất với dây tiếp đất chính. Quy trình cách thức kiểm tra, thiết bị dùng khi kiểm tra (chủng loại, ký mã hiệu) phải được ghi rõ trong biên bản kiểm tra.
b. 2. Kiểm tra việc liền mạch của các dây tiếp đất.
b. 3. Kiểm tra việc nối đất của các máng kim loại, các bộ phận kim loại không mang điện của thiết bị, tủ điện, bảng điều khiển…
* Yêu cầu lắp đặt hệ thống dây, ống, máng bảo hộ:
1. Tổng quát: Lắp đặt tuân theo TCXD25:1991
2. Chủng loại vật tư:
* Yêu cầu đối với đèn chiếu sáng, ổ cắm, công tắc:
1. Đèn:
1.1. Bộ đèn:
– Trừ trường hợp đặc biệt, tất cả các bộ đèn và thiết bị chiếu sáng phải bao gồm cả bóng đèn.
– Dây điện bên trong bộ đèn Halogen, Metal halide phải sử dụng loại vỏ bọc A-mi-ăng có khả năng chịu nhiệt ít nhất là 90oC hoặc dây có vỏ bọc nhựa có độ chịu nhiệt tương đương.
– Các bộ đèn trong nhà hoặc ngoài trời phải được nối đất chắc chắn.
– Những bộ đèn được dùng với bóng sợi đốt phải phù hợp với công suất của bóng đèn và dùng đui đèn bằng sứ hoặc bằng composit chịu nhiệt và đấu nối thông qua cầu nối dây.
– Bộ đèn dùng bóng huỳnh quang phải có khung bằng tôn dầy ít nhất 0,4mm phủ sơn tĩnh điện. Bộ đèn phải gồm có đầy đủ các đế đèn, tắc te, chấn lưu, tụ bù (Nếu có), bóng đèn, cầu nối dây.
– Bộ đèn ngoài trời phải là loại chịu mọi thời tiết, có khả năng chống ẩm, chống bụi và bức xạ mặt trời. Các điểm có dây dẫn xuyên qua phải làm kín để chống bụi và nước.
1.2. Phụ kiện của đèn:
a. Đui đèn:
– Đui đèn và đế đèn huỳnh quang phải phù hợp với tiêu chuẩn BS/NEMA/VDE.
– Đế đèn huỳnh quang phải là loại khoá xoay, bằng nhựa tráng chịu nhiệt.
– Đui đèn sợi đốt là loại đui xoáy kiểu E27 bằng sứ hoặc composit chịu nhiệt.
b. Bóng đèn:
– Tất cả các bóng đèn lắp cho công trình phải mới chưa qua sử dụng.
c. Biến áp cho đèn Halogen (Nếu có):
– Biến áp cho đền Halogen phải là loại dây quấn. Khi hoạt động không được gây ra tiếng ồn. Chỉ dùng biến áp điện tử khi cần phải ghép nối tương thích với các hệ thống điều khiển.
– Biến áp phải được nhà sản xuất bảo hành ít nhất một năm.
d. Chấn lưu cho đèn huỳnh quang:
– Chấn lưu phải được nhà sản xuất bảo hành ít nhất là một năm.
– Tất cả chấn lưu cho đèn huỳnh quang dùng chấn lưu điện tử (hoặc loại khởi động bằng tắc te, tw1200C, công suất tổn hao tối đa là 10W).
e. Tắc te đèn huỳnh quang:
– Tắc te phải có tụ điện chống xung nhiễu.
– Vỏ tắc te phải là vật liệu chịu nhiệt.
f. Đèn huỳnh quang lắp âm trần (nếu có) bao gồm vỏ đèn, bóng đèn, chấn lưu, đui, tụ điện bù (Nếu có), choá phản xạ và các phụ kiện đi kèm.
g. Đèn huỳnh quang lắp nổi (nếu có) bao gồm vỏ đèn có gioăng chống nước, bóng đèn, chấn lưu, đui, choá phản xạ, màn chắn nước. Toàn bộ đèn phải đảm bảo đạt IP54 trở lên.
h. Đèn chiếu sáng ngoài nhà.
Các thiết bị trên sử dụng sản phẩm của hãng trong nước, ngoài nước hoặc liên doanh.
1.3. Lắp đặt:
a. Đèn và các thiết bị chiếu sáng phải được bảo vệ cẩn thận trong qúa trình lắp đặt.
b. Sau khi lắp đặt phải kiểm tra ngắn mạch hay chạm chập.
2. Công tắc, ổ cắm:
a. ổ cắm công tắc là loại lắp chìm tường có các công thố ghi trên bản vẽ. Phải lắp các thiết bị chống nước IP54 (hoặc cấp cao hơn) ở những chỗ ngoài trời hoặc có chỉ thị chống nước.
b. Công tắc đèn phải là loại tiếp điểm bập bênh có đánh dấu chiều tắt bật, dòng điện 10A/ 250V, phù hợp với tải là đèn sợi đốt và đèn huỳnh quang. Có thể lắp riêng rẽ hoặc tổ hợp nhiều công tắc vào cùng một đế và mặt.
c. ổ cắm nhỏ nhất là loại 15A/250V có cực nối đất.
f. Tất cả các công tắc và ổ cắm phải có cùng một kiểu dáng và cùng một nhà sản xuất.
g. Chiều cao lắp đặt của ổ cắm điện, điện thoại, máy tính… theo bản vẽ thi công. Chiều cao lắp đặt của các thiết bị có thể được điều chỉnh bởi kiến trúc sư hay giám sát công trình.
h. Sử dụng sản phẩm của hãng Legrand, Merlin gerin, Siemens, Clipsal….. hoặc tương đương.
3. Đo đếm hạ áp gồm:
– Các biến dòng đo lường, chống sét van, công tơ hữu công, vô công
– Tủ điện áp có MCCB hoặc ACB 4P 1250A – 50kA, bộ thanh cái đầu ra phải có ít nhất 04 điểm đấu cáp điện 300mm2/pha.
4. Tủ điện và thiết bị trong tủ điện:
4.1. Khái quát chung:
Các tủ điện sẽ:
– Được thiết kế sao cho có thể tiếp cận tới mọi bộ phận.
– Được thiết kế sao cho có thể khảo sát nhiệt độ tại các điểm nối.
– Tất cả các tủ điện phải tuân theo tiêu chuẩn IEC 60439 -1.
– Tất cả các bộ phận cấu thành tủ đều phải có thử nghiệm mẫu. Các chứng nhận về thử nghiệm mẫu phải được cung cấp bởi nhà sản xuất tủ.
– Khi lắp đặt, tất cả các tủ điện phải ở vị trí phù hợp cho vận hành và bảo dưỡng.
4.2. Cấp bảo vệ: Tủ điện phải có cấp bảo vệ tối thiểu là IP3x. Đường cáp vào tủ không làm ảnh hưởng đến cấp bảo vệ quy định.
4.3. Kiểm tra: Nhà cung cấp tủ phải trình các chứng chỉ thử nghiệm điển hình (Type tested) theo tiêu chuẩn IEC 60439 -1.
4.4. Nhà chế tạo: Chi tiết về nhà sản xuất tủ phải được cung cấp trong HSDT.
4.5. Thiết bị đóng cắt: Toàn bộ thiết bị đóng cắt phải được sản xuất bởi cùng một nhà sản xuất cho toàn bộ công trình.
4.6. Tủ điện tổng: Với tủ điện chính, các nhà chế tạo các thiết bị đóng cắt sau đây có thể được chấp nhận: Schneider – Electric; ABB; Siemens…. hoặc tương đương.
4.7. Tủ điện phân phối: Với tủ điện phân phối, các nhà chế tạo các thiết bị đóng cắt sau đây có thể được chấp nhận: Schneider – Electric; ABB; Siemens…. hoặc tương đương.
4.8. Cấu trúc của tủ điện:
Tất cả các tủ điện sẽ có:
– Làm từ thép tấm 2.0mm được gắn với cửa có bản lề có thể tháo rời.
– Chiều cao tối đa 2300mm
– Một khoang riêng để thiết bị của cơ quan điện (Nếu được yêu cầu) và có bộ phận để dán tem của cơ quan điện.
– Khoảng cách vừa đủ để đi dây ra, có tính đến loại cáp đi vào và ra.
– Lối đi cáp vào ra hoặc tấm đệm được tính toán kích thước phù hợp các yêu cầu lắp đặt và dây cáp.
– Các mép được gấp lại.
– Là loại có mặt trước phẳng chỉ bao gồm then, tay cầm, hiển thị, bộ phím và các thiết bị tương tự mục đích vận hành và được làm nhô ra thành bảng điều khiển phía trước.
– Thông thoáng tự nhiên bằng các ống xả có nắp che cho các phân trên cao và dưới thấp. Tất cả các vị trí xả sẽ hỗ trợ việc thông thoáng tự nhiên để giảm sự tăng nhiệt độ của môi trường.
– Các cáp dẫn ra được sắp xếp sao cho các dây cáp này không đi ngang qua khoang của thanh cái.
– Các đâu cắt phải được kẹp chì cho thanh cái và việc lắp đặt cáp khi tủ điện có thể mở rộng.
– Các cáp đơn lõi được bố trí sao cho chúng không đi ngang qua các lỗ.
– Phải có biện pháp phù hợp để gắn các tủ điện vào kết cấu của toà nhà.
4.9. Các tủ điện đứng: Hệ thống bao gồm các tủ đứng độc lập sẽ có:
– Một khung nền được tạo thành bởi các khoang mạ kẽm có chiều cao tối thiểu 75mm.
– Các tủ đứng cạnh nhau sẽ được bắt vít để tạo thành kết cấu vững chắc.
– Sẽ có một đường thông hơi trên đỉnh mỗi ngăn độc lập.
– Các cửa hoặc các tấm có thể nâng lên để tiếp cận phía trước và phía sau.
– Các hệ thống đầu móc để nâng thiết bị hoặc tương đương.
– Đủ không gian để gắn các đường cáp đi vào.
4.9.1. Các thiết bị gắn trên tường:
Các thiết bị gắn trên tường sẽ phải:
– Khi được gắn trên hốc thường, hệ thống sẽ có một gờ bao quanh bên ngoài và có mầu sắc phù hợp.
– Bao gồm các lỗ hất ra ở trên đỉnh của đáy của tủ để cáp đi vào.
– Chỉ có thể tiếp cận ở mặt phía trước.
4.9.2. Hệ thống cửa tủ:
Tất cả cửa trên hệ thống sẽ phải:
– Được chế tạo bằng thép tấm gấp nếp dày 2.0mm
– Gắn với các thanh giàng nối đất Nếu thiết bị được gắn với các cửa.
– Có chứa sơ đồ mạch đặt bên trong cửa cho cầu chì và ngắn mạch bảng phân phối.
– Khi có cửa đi vào khoanh thanh cái và khoang đi dây thì các cửa phải được đảm bảo ở trạng thái đóng bằng tay vao đường kính lớn mà không thể mở bằng tay.
– Không vượt quá khối lượng 20kg.
– Được gắn ổ khoá và sử dụng chung một chìa cho toàn hệ thống tủ.
– Được treo bằng cách sử dụng những bản lề loại có thể nâng lên hạ xuống được.
– Sử dụng loại gioăng đệm có thể nén giữa các khe kim loại để ngăn bụi và ẩm thâm nhập.
– Có các bộ làm cứng cửa để giữ cửa cho cửa được vững.
– Có tay cầm nếu cửa khó tháo rời.
4.9.3. Bảng điện, nắp lỗ khoá và nắp đậy:
Những bảng điện, nắp lỗ khoá và nắp đậy có thể tháo rời phải:
– Được làm từ các tấm thép gấp nếu có chiều dày< 2.0mm.
– Có kích thước sao cho việc tháo dỡ nắp đậy dễ dàng.
– Bao gồm 2 tay cầm.
– Có những lỗ cắt cần thiết để thò thiết bị ra ngoài.
4.9.4. Bề mặt:
Cấc tấm kim loại sẽ:
– Được xử lý phù hợp chống gỉ trước khi sơn.
– Có tối thiểu một lớp sơn lót.
– Được làm sạch kỹ trước khi sơn.
– Không bị lỗi nhỏ, rãnh vết xước khi hoàn thành. Bất kỳ vết hay lỗi trong qúa trình sơn phải được sửa bởi NT phụ trước khi cấp chứng nhận hoàn công.
4.9.5. Thanh cái:
Các thanh cái trong hệ thống sẽ:
– Được lắp đặt để có thể mở rộng khi có yêu cầu. Bản vẽ thi công đã thể hiện rõ điều này.
– Được lắp đặt sao cho tất cả các điểm nối, đầu cuối có thể tiếp cận được.
– Được thiết kế để có thể chịu được dòng điện sự cố có thể xảy ra.
– Được lắp đặt sao cho việc tháolắp các aptomát, máy cắt không làm ảnh hưởng đến thanh cái.
– Được gắn trên những giá đỡ thanh cái tiêu chuẩn đã được thử nghiệm mẫu cho loại tủ điện đó.
– Được định cỡ theo tiêu chuẩn IEC 60439.
– Thanh cái trung tính có cùng kích thước với thanh cái pha.
– Có đủ khả năng mang đầy tải cho mỗi phần của tủ.
– Được đánh màu từng pha cho tất cả các phần thanh cái.
– Màu đánh dấu pha như sau:
+ Pha A: Xanh
+ Pha B: Đỏ
+ Pha C: Vàng
+ Trung tính: Đen
4.9.6. Đấu dây bên trong tủ điện:
Việc đấu dây tất cả các thiết bị và điều khiển sẽ:
– Đấu nối với tất cả các cực đầu cuối bằng vật liệu cách điện được dán nhãn và đánh số.
– Được nhận biết bằng cách sử dụng kỹ thuật đánh số dây tiêu chuẩn.
– Tối thiểu là loại dây dẫn đồng nhiều sợi 1,5mm2 bọc nhựa PVC.
– Được đỡ bằng các ống dẫn cho tất cả nhóm cáp.
– Sử dụng đầu cốt trên các đầu cáp.
4.9.7. Đấu dây với các thiết bị bên ngoài:
– Cung cấp dải đầu cuối dẫn tới các thiết bị được giám sát hoặc dẫn tới tủ điện Nếu thiết bị được đặt trên tủ điện.
– Cung cấp một giá lắp đặt và tấm đánh dấu để chỉ chức năng của dây.
4.9.8. Cực đấu cáp:
Tất cả các cực đấu cáp phải:
– Đủ kích thước để cho phép đấu nối cáp.
– Dễ dàng kiểm tra và bảo đưỡng.
4.9.9. Thanh nối đất và nối trung tính:
Thanh nối đất và nối trung tính sẽ phải:
– Liên tục trên toàn bộ chiều dài của tủ loại nhiều ngăn.
– Là dây đồng hoặc đồng thau, có tiết diện hình vuông hoặc hình chữ nhật.
– Có thể tiếp cận trong toàn bộ tủ điện.
– Đủ số lượng sao cho sẽ chỉ có một cáp nối đất hoặc trung tính tại mỗi đầu cực.
– Cáp được bắt bulông với thanh nối đất.
4.9.10. Lắp ráp cơ khí:
Tất cả ốc vít, bu lông và đinh vặn sẽ phải:
– Được gắn với vòng đệm phẳng hoặc lò xo.
– Là kim loại không có sắt.
– Đầu 8 cạnh.
– Không được sử dụng đinh vặn tự gắn và đầu rivê.
4.9.11. Đánh nhãn tủ điện:
Tất cả các tủ điện đều phải được gắn nhãn mác phù hợp thiết kế.
4.9.12. Thiết bị:
Các yêu cầu này sẽ áp dụng cho tất cả các thiết bị đóng cắt, phân phối và bảo vệ.
5. Cầu dao tự động nhánh (MCB):
a. MCB phải được thiết kế chế tạo và thử nghiệm theo các tiêu chuẩn hiện hành. Các MCB phải phù hợp với tiêu chuẩn IEC60947 – 2 được nhiệt đới hoà hoàn toàn theo tiêu chuẩn nhiệt đới hoá (T2) và định mức tại 220/380VAC, 50Hz.
b. Các MCB là kiểu giới hạn dòng bảo vệ cả ngắt nhanh khi ngắn mạch. Dòng điện ngắt định mức và số cực được chỉ rõ trên các bản vẽ thiết kế. Dung lượng ngắt dòng ngắn mạch không được nhỏ hơn 10000A đối với mạch chiếu sáng và không nhỏ hơn 15000A đối với khối máy của điều hoà, trừ trường hợp có chú thích trên bản vẽ.
c. Các phần mang điện phải được bảo vệ tránh chạm trực tiếp vào theo tiêu chuẩn IEC364.
d. MCB phải hoạt động tốt trong môi trường có độ ẩm 95% và nhiệt độ cao tới 40oC.
e. Các tiếp điểm là lợi hợp kim bạc không hàn. Có chỉ thị “ON” và “OFF” tương ứng với vị trí của tiếp điểm.
Thông số kỹ thuật:
TTMô tảYêu cầu kỹ thuật
1.Xuất xứChâu Âu/G7
2.Chức năng bảo vệBảo vệ quá tải và ngắn mạch
3.Sản xuất theo tiêu chuẩnIEC 947 – 2
4.Dòng mạch định mức 6 đến 160A
5.Số cực1,1P + N,2,3,4
6.Kiểu làm việcBằng tay
7.Kiểu lắp đặtCố định
8.Điện áp hoạt động (Ue)440VAC
9.Điện áp cách điện danh định (Ui)500V
10.Tần số f50/60Hz
11. Khả năng cắt ngắn mạch tối đa (Icu) tại điện áp 380/415VAC Với dòng I 63A, Icu = 10kA
Với dòng I > 63A Icu = 15kA
6. Công tơ điện:
a. Công tơ điện tại tủ điện hạ áp của trạm biến áp hợp bộ sẽ là loại gián tiếp lắp qua biến dòng, có thể sử dụng công tơ nhiều giá theo quy định của cơ quan điện lực có thẩm quyền.
b. Thông số kỹ thuật của công tơ điện (dòng điện, điện áp, số pha…) phải phù hợp với các thông số phụ tải của công trình.
c. Toàn bộ công tơ điện phải được kiểm định và được sự chấp thuận của chi nhánh điện sở hoặc cơ quan chức năng có thẩm quyền.
2. Hệ thống chống sét:
a. Tổng quan:
– Toàn bộ hệ thống chống sét tuân theo tiêu chuẩn Việt Nam TCXD46: 1984
– Sử dụng thiết bị chống sét.
b. Đầu thu sét:
– Đầu thu sét được cấu tạo bằng đồng hoặc thép mạ kẽm không gỉ đảm bảo thu và dẫn sét tốt, lắp đặt, đấu nối dễ dàng, thích hợp với môi trường và nhiều bụi.
– Đầu thu sét phải có bán kính bảo vệ phù hợp với cấu trúc công trình. Vị trí lắp đặt, cách thức lắp đặt phải tuân thủ theo nhà chế tạo, theo bản vẽ.
c. Cọc tiếp địa:
Cọc tiếp địa được làm bằng thép bọc kẽm có hình dáng kích thước và chiều dài theo bản vẽ thiết kế, và được đóng sâu xuống đất sao cho đỉnh của cọc dưới bề mặt hoàn thiện ít nhất là 0,80m. Điện trở đất đo được của hệ không được vượt quá 10Ω trong điều kiện khô ráo. Nếu giá trị điện trở không đạt thì phải đóng thêm cọc, các cọc cách nhau ít nhất là 3m và nối chúng lại với hệ cọc trước đó. Hệ cọc tiếp địa này phải được cách ly với hệ cọc tiếp địa của hệ thống điện toà nhà.
d. Dây nối đất:
Dây nối đất chính đi từ bãi tiếp địa tới đầu thu sét phải được làm bằng thép dẹt mạ kẽm và phù hợp với TIS64 – 2517 hoặc tiêu chuẩn Việt Nam, và có kích thước như trong bản vẽ.
e. Nối đất:
Mối nối của dây nối đất chính phải được thực hiện bằng phương pháp hàn nhiệt nóng chảy, đai kẹp hoặc theo hướng dẫn lắp đặt của hãng sản xuất.
g. Hộp kiểm tra điện trở đất:
Mỗi nhánh dây dẫn sét cần phải lắp hộp kiểm tra điện trở đất, vị trí lắp hộp kiểm tra sao cho thao tác đo kiểm được dễ dàng.
h. Đai san bằng điện áp (Đai chống cảm ứng sét):
– Thông số, vị trí các đai sai bằng điện áp NT tham chiếu các bản vẽ.
k. Chống sét lan truyền cho hệ thống điện:
Hệ thống điện được thiết kế bảo vệ chống sét lan truyền bằng các van thoát sét bố trí trong tủ điện tổng và các tủ phân phối, thông số thiết bị chống sét lan truyền tham chiếu các bản vẽ nguyên lý điện.
j. Kiểm tra:
Việc kiểm tra điện trở tiếp đất phải được thực hiện trước khi lấp đất bãi tiếp địa và nối cọc tiếp đất với dây tiếp đất chính. Quy trình cách thức kiểm tra, thiết bị dùng khi kiểm tra (chủng loại, ký mã hiệu) phải được ghi rõ trong biên bản kiểm tra.
3. Hệ thống cấp, thoát nước:
a. Mục đích sử dụng của công trình, hệ thống cấp nước yêu cầu theo tiêu chuẩn cấp nước cho trường học.
b. Các yêu cầu, nhu cầu sử dụng:
– Yêu cầu về nước thải:
Nước thải được xử lý sơ bộ qua bể tự hoại bên trong lô đất của công trình. Sau đó được đưa sang hệ thống xử lý nước thải. Tại đây nước thải được xử lý đạt Tiêu chuẩn nước thải đô thị loại B về môi trường trước khi thoát ra hệ thống cống chung của thành phố.
– Yêu cầu về thoát nước mưa:
Nước mưa từ các Tầng mái được thu vào qua nhiều ống trục đứng. Xuống phía dưới sẽ có các giải pháp thoát nước mưa. Đảm bảo thoát nước triệt để.
c. Khái quát cấu trúc hệ thống:
– Nước cấp từ mạng nước thành phố được đưa vào bể nước ngầm.
– Tại phòng máy bơm chính đặt máy bơm nước sinh hoạt sẽ bơm nước từ bể nước ngầm lên bể nước mái.
– Từ bể nước mái, nước lạnh được dẫn qua các hệ van, ống chính, van giảm áp và các hệ ống nhánh đến các thiết bị dùng nước.
– Đường ống cấp nước dùng loại ống thép tráng kẽm. Các ống nước thải và nước mưa dùng loại PVC class2. ống được lắp đặt trong các trục kỹ thuật, trần giả và ngầm tường, sàn.
– Trong hệ cấp nước lạnh dùng các van, khoá bằng kim loại (đồng thau, inox, gang, đúc…)
– Nước mưa từ các tầng mái được thu vào qua nhiều ống trục đứng. Các ống đứng thoát nước mưa được bố trí chủ yếu ở mặt sau của công trình. Và đi dọc xuống thoát vào hệ thống rãnh thoát nước ngoài nhà. Đảm bảo thoát nước triệt để. Tại các vị trí qua giằng móng đặt sẵn 2 ống thép D110.
CHƯƠNG IV
CÁC YÊU CẦU VỀ CHỦNG LOẠI, CHẤT LƯỢNG VẬT TƯ, THIẾT BỊ
(KÈM THEO CÁC TIÊU CHUẨN VỀ PHƯƠNG PHÁP THỬ)
I. YÊU CẦU VẬT TƯ, VẬT LIỆU, THIẾT BỊ:
1. Yêu cầu vật liệu trong công tác xây lắp:
a. Tất cả các chủng loại vật tư vật liệu của công trình phải tuân theo yêu cầu của thiết kế. Khuyến khích các NT sử dụng các loại vật liệu được đánh giá là tốt hơn yêu cầu trên để đưa vào công trình. Các loại vật liệu phải có chứng từ chứng minh nguồn gốc xuất xứ rõ ràng, có đầy đủ các chứng chỉ đảm bảo tiêu chuẩn do cơ quan có chức năng của Việt Nam cấp. Vật tư vật liệu trước khi đưa vào công trình phải có sự theo dõi, kiểm tra, đồng ý phê duyệt của tư vấn giám sát bằng văn bản.
b. Nguồn cung cấp vật tư vật liệu cho công trình NT khai thác từ nguồn tại địa phương Nếu NT thấy nguồn cung cấp nào có lợi và phải đảm bảo tiêu chuẩn theo quy định hiện hành.
c. Vật liệu khác: Phải đảm bảo đúng kích thước, chủng loại theo yêu cầu của hồ sơ thiết kế và theo Tiêu chuẩn, quy chuẩn xây dựng Việt nam, phù hợp và đồng bộ với vật liệu chính do nhà sản xuất cung cấp.
d. Bảng yêu cầu về vật liệu cung cấp cho công trình: Bảng dưới đây chỉ là hướng dẫn (dùng cho một số loại vật liệu chính), Nhà thầu đảm bảo các yêu cầu về cung cấp như ghi ở các mục (a, b, c) điều này: (Nguồn gốc xuất xứ ghi ở cột chỉ là hướng dẫn, NT có thể khai thác từ các nguồn gốc khác tương đương)
STTLọai vật tư, vật liệuQuy cách và kỹ thuậtNguồn gốc xuất xứ
(1)(2)(3)(4)
………….
2. Về thiết bị thi công:
a. Nhà thầu liên danh có các máy thi công như: Máy đào, máy trộn, máy đầm các loại, ô tô tự đổ, máy gia công kim loại và các máy khác phục vụ thi công công trình. Những thiết bị xe máy đưa vào công trình đều là loại được lựa chọn có công suất và tính năng phù hợp, chất lượng còn tốt, đảm bảo an toàn, vệ sinh môi trường.
b. Nhà thầu căn cứ vào tiến độ thi công và biểu đồ sử dụng máy móc thi công để bố trí sử dụng dụng máy móc cho phù hợp. Căn cứ vào mức độ đáp ứng và sự phù hợp sử dụng máy móc trong công tác thi công đó để đánh giá cho điểm.
II. CÁC TIÊU CHUẨN ÁP DỤNG VÀ YÊU CẦU CỤ THỂ VỀ VẬT LIỆU ĐƯỢC SỬ DỤNG CHO CÔNG TRÌNH:
1. Các tiêu chuẩn:
– Áp dụng toàn bộ tiêu chuẩn, quy chuẩn xây dựng Việt Nam cho thi công và nghiệm thu công trình. Nếu có tiêu chuẩn nước ngoài được áp dụng vào công trình thì được chỉ định rõ trong hồ sơ thiết kế.
– Đối với các công tác khác không có quy định trong tiêu chuẩn Việt Nam sẽ theo yêu cầu hoặc chỉ dẫn cụ thể trong bản vẽ thiết kế (kể cả theo các tiêu chuẩn nước ngoài). Những mục không ghi rõ trong hồ sơ bản vẽ thiết kế thì NT có ý kiến bằng văn bản để cơ quan thiết kế trả lời cụ thể.
– Trong quá trình thực hiện hợp đồng, ngoài việc phải tuân theo các yêu cầu nêu trong yêu cầu kỹ thuật này, Nhà thầu tuân thủ các tiêu chuẩn xây dựng của Việt Nam về:
a. Tiêu chuẩn về kiến trúc:
1. Tuyển tập tiêu chuẩn xây dựng Việt Nam.
2. TCXDVN 303 – 2004 – Công tác hoàn thiện trong xây dựng – Thi công và nghiệm thu.
3. TCXDVN 336 – 2005 – Vữa dán và gạch ốp lát – Yêu cầu kỹ thuật và phương pháp thử.
b. Tiêu chuẩn VN về vật liệu được áp dụng:
1. TCVN -6260 -1997 – Xi măng POOC -LĂNG.
2. TCVN -4787 -1989 – Xi măng phương pháp lấy mẫu và chuẩn bị mẫu thử.
3. TCVN -4487 -1989 – Phương pháp làm mẫu và thử xi măng.
4. TCVN -971 -1989 – Bê tông nặng.
5. TCVN -5440 -1991 – Bê tông -Kiểm tra và đánh giá độ bền.
6. TCVN -5674 -1992 – Vữa xây dựng -Yêu cầu kỹ thuật.
7. TCVN -4453 -1995 – Kết cấu bê tông và bê tông cốt thép toàn khối -Quy phạm thi công và nghiệm thu.
8. TCVN – 5718 -1995 – Mái bê tông, kết cấu cốt thép trong xây dựng -yêu cầu kỹ thuật chông thấm mới.
9. TCVN -6025 -1995 – Bê tông phân mác theo cường độ.
10. TCVN -7575 -2006 – Yêu cầu Kỹ thuật về cốt liệu cho BT và vữa.
c. Tiêu chuẩn Việt Nam được áp dụng về kết cấu công trình:
1. Tuyển tập tiêu chuẩn xây dựng Việt Nam.
2. TCVN -356 -2005 – Về kết cấu bê tông và BT cốt thép.
3. TCVN – 267 – 2002 – Lưới thép hàn dùng trong kết cấu BTCT. Tiêu chuẩn thiết kế, thi công, lắp đặt và nghiệm thu.
4. TCXD -229 -1999 – Chỉ dẫn tính toán thành phần động của tải trong gió theo TCVN -2737 -1995.
5. TCXD -204 -1998 – Bảo vệ công trình xây dựng -Phòng chống mối cho công trình mới.
6
8. TCVN -2737 -1995 – Tải trọng và tác động.
9. TCVN – 5575 – 1991 – Kết cấu thép. Tiêu chuẩn thiết kế.
10. TCVN – 40 – 1987 – Kết cấu xây dựng và nền nguyên tắc cơ bản về tính toán.
d. Tiêu chuẩn Việt Nam được áp dụng về công tác khảo sát đo đạc:
1. TCVN -3972 -1985 – Công tác trắc địa trong xây dựng công trình.
2. TCVN -4419 -1987 – Khảo sát cho xây dựng -Nguyên tắc cơ bản.
3. TCVN -4447 -1987 – Công tác đất trong xây dựng công trình.
4. TCXD -149 -1997 – Nhà cao tầng -Công tác khảo sát địa kỹ thuật.
5. TCXD — 203 -1997 – Nhà cao tầng -Kỹ thuật đo đạc phục vụ công trình.
e. Tiêu chuẩn Việt Nam được áp dụng về công tác an toàn:
1. TCVN -2287 -1978 – Hệ thống tiêu chuẩn an toàn Lao động -các quy định cụ thể.
2. TCVN -3254 -1989 – An toàn cháy -Yêu cầu chung.
3. TCVN -5308 -1989 – Quy phạm kỹ thuật an toàn trong xây dựng.
4. TCVN -2622 -1995 – Phòng cháy chữa cháy.
f. Tiêu chuẩn Việt Nam được áp dụng về điện:
1. TCVN -4756 -1989 – Quy phạm nối đất và nối không các thiết bị điện.
2. TCXD -16 -1986 – Chiếu sáng nhân tạo trong công trình dân dụng.
3. TCXD -29 -1991 – Chiếu sáng tự nhiên trong công trình dân dụng.
4. 11 -TCN -18 -1984 – Quy định chung về trang bị điện.
5. 11 -TCN -19 -1984 – Quy định về hệ thống đường dẫn điện.
6. 11- TCN -20 -1984 – Quy phạm về bảo vệ và tự động, thiết bị phân phối và trạm biến áp.
7. 20 -TCN -25 và 27 -1991 – Đặt đương dẫn điện trong nhà ở và công trình công cộng -Tiêu chuẩn thiết kế.
8. Tiêu chuẩn IEC -346 và 479 – Về thiết bị điện.
g. Tiêu chuẩn Việt Nam được áp dụng về cấp, thoát nước:
1. TCVN -A474 -1987 – Thoát nước bên trong.
2. TCVN -4513 -1987 – Cấp nước bên trong.
3. 20 -TCN -51 -1984 – Tiêu chuẩn thoát nước đô thị.
4. 20 -TCN -33 -1995 – Tiêu chuẩn thiết kế cấp nước đô thị.
5. Các tài liệu về thiết bị WC và đun nước nóng của Nhật, Mỹ.
6. Các tài liệu về thiết bị xử lý nước thải của Nhật, CHLB Đức.
h. Tiêu chuẩn Việt Nam được áp dụng về Chống sét:
1. TCVN -4576 -1986 – Tiêu chuẩn nối đất an toàn điện hiện hành của
Việt Nam.
2. TCN -68 -174 -1988 – Tiêu chuẩn chống sét của Tổng cục Bưu điện.
3. 20 -TCN -46 -1984 – Tiêu chuẩn chống sét của Bộ Xây Dựng.
4. NF -C17 -102 -1995 – Tiêu chuẩn chống sét an toàn Quốc gia Pháp.
5. Tiêu chuẩn nối đất chống sét của Singapore.
6. Căn cứ vào các tài liệu và thống số kỹ thuật và thiết bị chống sét của tập đoàn HELITA -Pháp.
2. Xi măng:
– Xi măng dùng để thi công là xi măng Pooclăng theo tiêu chẩn xi măng Pooclăng TCVN 2682 -92.
– Tại mọi thời điểm NT phải cung cấp các chứng chỉ xác nhận của Nhà sản xuất xi măng kèm theo phiếu kiểm định chất lượng về lô xi măng được đưa tới hiện trường đảm bảo các tiêu chuẩn yêu cầu trong thời gian sử dụng. Phiếu kiểm định chất lượng này phải do một đơn vị phân tích kiểm nghiệm vật liệu xây dựng có đủ tư cách pháp nhân theo quy định và được CĐT chấp thuận theo TCVN-139-91( Xi măng, các tiêu chuẩn để thử xi măng).
– Xi măng cần phải được bảo quản để đảm bảo chất lượng, Nếu CĐT và kỹ sư giám sát thi công phát hiện xi măng có hiện tượng bị giảm chất lượng, NT phải thay thế và chịu mọi phí tổn. Không dùng xi măng đã xuất xưởng quá 60 ngày.
+ Nhóm zalo Chia sẻ tài liệu
+ Zalo hỗ trợ 0912.07.64.66 bạn cần tìm tài liệu gì nhắn tin zalo này
Phí hỗ trợ tải: 50.000đ
Cách nhận tài liệu:
+ Bước 1: Chuyển khoản phí hỗ trợ tài liệu qua tài khoản dưới
+ Bước 3: Bạn gửi link tài liệu bạn cần tải vào Zalo 0912.07.64.66 để nhận tài liệu..
+ Bước 1: Chuyển khoản phí hỗ trợ tài liệu qua tài khoản dưới
+ Bước 3: Bạn gửi link tài liệu bạn cần tải vào Zalo 0912.07.64.66 để nhận tài liệu..
Ngoài ra, đơn vị chúng tôi còn nhận thiết kế theo yêu cầu:
* Cam kết đảm bảo chất lượng – tiến độ thiết kế;
* Phục vụ Quý Khách hàng tận tình, chu đáo;
* Hồ sơ thiết kế bản vẽ thi công xây dựng giá cả tốt nhất: 60.000₫-70.000₫/m2.
☎☎ LIÊN HỆ NGAY VỚI CHÚNG TÔI (Phục vụ toàn quốc)
☎ Hotline/Zalo: 0904.87.33.88
(Tư vấn miễn phí) Nguồn: https://Banvenhadep.net
Sản phẩm liên quan
Thuyết minh biện pháp thi công trường học
| Giá khuyễn mại: | 50,000 [Giá chưa có VAT] |
| Giá niêm yết: | 100,000 ₫ |
LỢI ÍCH CHO KHÁCH HÀNG
Đa Dạng và Phong Phú: Bạn sẽ có cơ hội truy cập vào một nguồn nguồn BẢN VẼ đa dạng và phong phú lớn nhất Việt Nam.
Tiết Kiệm Thời Gian và Chi Phí: Thay vì phải tìm kiếm BẢN VẼ ở nhiều nguồn khác nhau, bạn có thể dễ dàng tải về những thông tin quan trọng từ Banvenhadep.net
Cập Nhật Liên Tục và Hỗ Trợ 24/7: Khách hàng không chỉ có cơ hội truy cập BẢN VẼ mới nhất mà còn được hỗ trợ liên tục 24/7
Gọi mua hàng
