Thiết kế hạ tầng phụ trợ Nhà xưởng công nghiệp 2 tầng 90x120m

Thông số kỹ thuật

Bộ hồ sơ thiết kế nhà xưởng, nhà máy sản xuất linh kiện điện tử với đầy đủ các hạng mục: Xưởng chính bao gồm khối văn phòng, Nhà để xe máy 2 tầng, Nhà để xe ô tô, Trạm kiểm soát an ninh, chòi nghỉ ngoài trời, Hạ tầng cơ sở

Thiết kế đầy đủ 4 bộ môn bản vẽ autocad:

– Kiến trúc.

– Kết cấu.

– Cơ khí: Cấp thoát nước, điều hòa.

– Cấp điện chiếu sáng.

Chi tiết các hạng mục như sau:

– Thiết kế tổng mặt bằng: khu đất 133×149.4m.

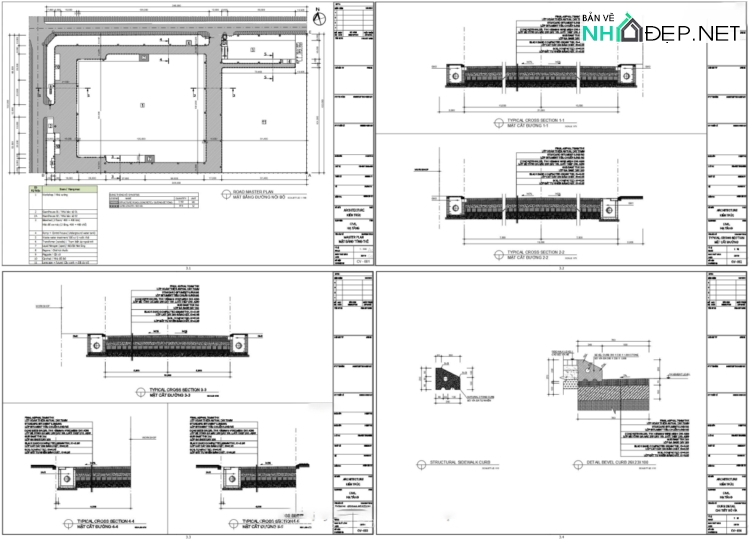

– Thiết kế hạ tầng, đường nội khu:  Lớp cát dày 200, Sub base dày 200, BTCT dày 150, 01 lớp Bitum, BT Asphal dày 70, Vỉa hè, hố ga, bó vỉa …

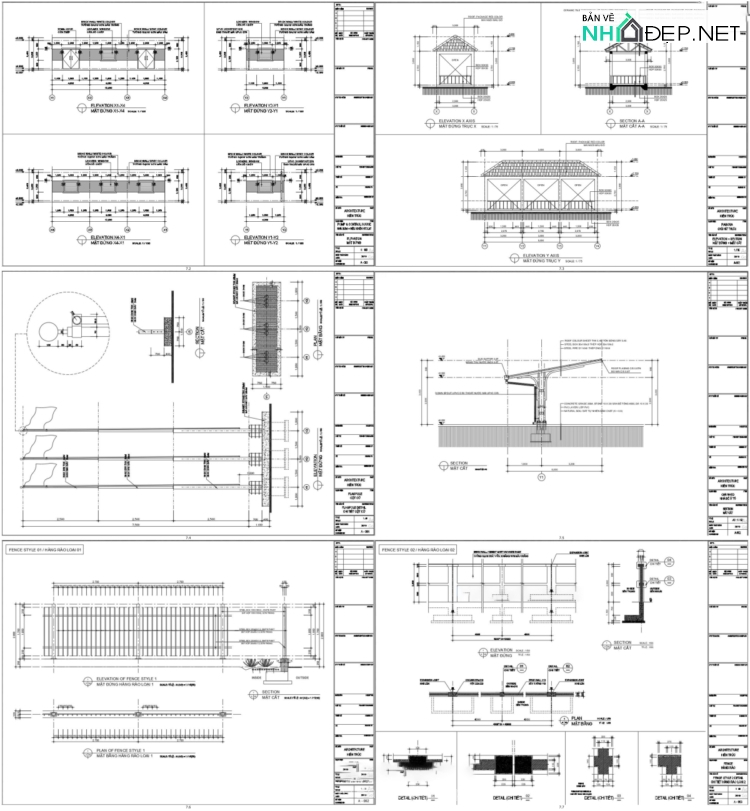

– Thiết kế tường rào bao quanh:  3 loại tường rào: Trường xây gạch, tường hoa sắt hộp, Tường lưới thép 50×150

– Xưởng chính:

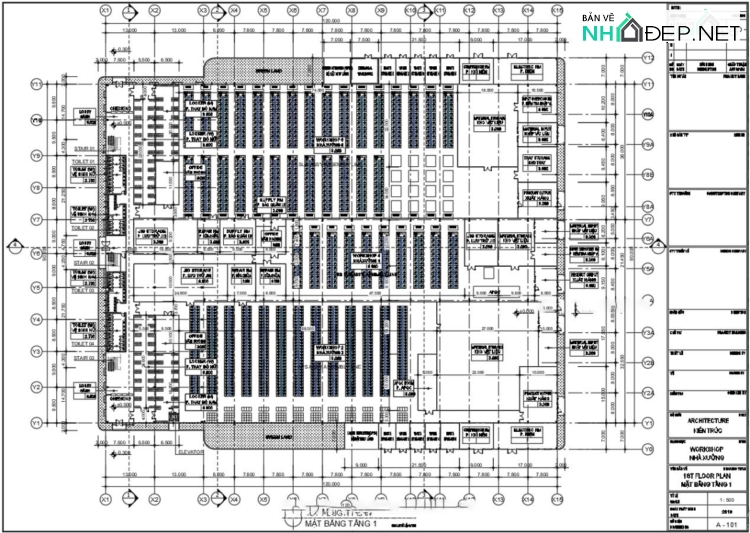

* Nhà xưởng 90×120, kết cấu khung thép tiền chế, sàn Deck, mái tôn

* Khu nhà xưởng sản xuất 1 tầng, kết cấu thép tiền chế, 90x94m.

* Khu nhà điều hành 3 tầng 90x26m

– Nhà an ninh 1:

* Khung BTCT, 1 tầng 6x14m

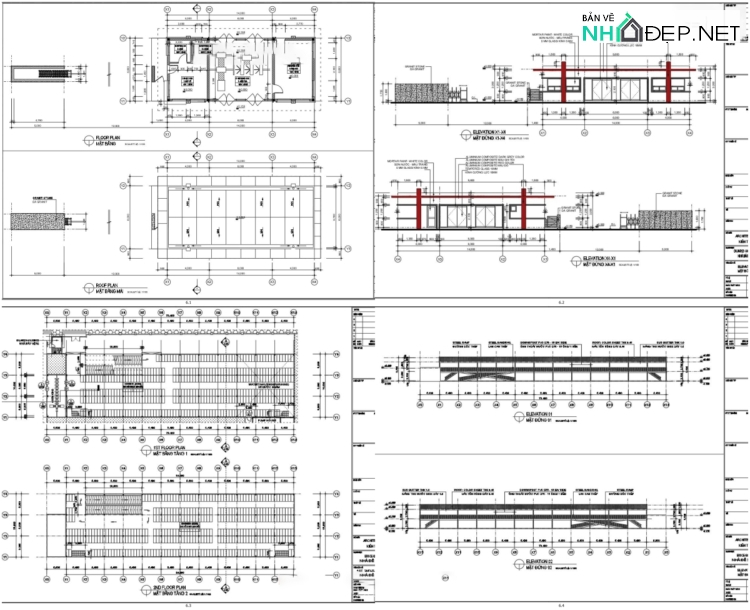

       * Nhà để xe máy 2 tầng 18×70.4

       * Kết hợp trạm kiểm soát an ninh 2 tầng

       * Khung kết cấu thép tiền chế

       * Sàn sử dụng thép tấm 5mm

– Trạm bơm, nhà điều hành hệ thống XLNT: Khung BTCT, 1 tầng 4x14m

– Chòi hút thuốc: 1 tầng 3x9m, mái vì kèo tam giác

– Cột cờ: Cột cờ inox, 3 cột, cao cả đế 8.6m

– Nhà để xe ô tô: Hai nhà để ô tô 2x20m; 5x25m. Kết cấu thép
