Biện pháp thi công bó vỉa, tấm đan, rãnh, vỉa hè, cây xanh

Thông số kỹ thuật

Sơ đồ tổ chức thi công

“File cad biện pháp thi công vỉa hè”
“Biện pháp thi công bó vỉa”
“Biện pháp thi công bó vỉa đúc sẵn”
“Bản vẽ biện pháp thi công vỉa hè bó vỉa”
“Biện pháp thi công lát đá vỉa hè”
“Thuyết minh biện pháp thi công vỉa hè bó vỉa”

Trình tự thi công bó vỉa, tấm đan, rãnh, vỉa hè, cây xanh

a. Công tác chuẩn bị thi công: Chuẩn bị thiết bị máy móc, vật tư và nhân lực, điện nước.
b. Thi công các hạng mục phụ trợ (hệ thống biển báo đảm bảo GT…)
c. Phá dỡ cấu kiện cũ (nếu có).
d. Thi công lớp bê tông đệm 8Mpa dày 10cm
e. Thi công lớp vữa đệm 8Mpa dày 2cm
e. Thi công lắp đặt cấu kiện tấm đan rãnh, bó vỉa và bó hè
f. Thi công lớp cát vàng sàng sạch, dày 5cm
g. Lát gạch block tự chèn vỉa hè
h. Chít mạch và chèn khe cấu kiện bó vỉa bằng vữa xi măng.
i. Thi công tầng lọc ngược
k. Thi công lắp đặt tấm đan bó vỉa loại 3
h. Đắp đất dải phân cách và trồng cây

Biện pháp thi công chi tiết bó vỉa, tấm đan, rãnh, vỉa hè, cây xanh

– Các công tác thi công bó vỉa dải phân cách được Nhà thầu triển ngày khai sau khi hoàn thành lớp cấp phối đá dăm loại II.
a. Công tác chuẩn bị
– Nhà thầu xác định được mặt bằng thi công. Thực hiện công tác dọn dẹp mặt bằng chuẩn bị cho công tác thi công.
– Nhà thầu huy động toàn bộ thiết bị máy móc và nhân lực phục vụ công tác thi công tới vị trí thi công.
– Chuẩn bị nguồn điện, nguồn nước để thuận lợi không bị gián đoạn trong quá trình thi công
– Định vị chính xác vị trí bằng máy toàn đạc và máy thủy bình chuyển sang mốc phụ để thuận tiện cho việc thi công và cũng như kiểm tra .

b. Thi công các hạng mục phụ trợ
– Trên tuyến tránh có bố trí hệ thống an toàn giao thông : rào chắn, dây phản quang, đèn xoay cảnh báo, đèn chiếu sáng, biển báo và bố trí đội gác trực thường xuyên để đảm bảo an toàn giao thông đặc biệt là trong giờ cao điểm.
c. Phá dỡ kết cấu cũ và sửa sang hố móng
– Xác định vị trí cao độ.
– Nhà thầu dùng máy gắn đầu búa thủy lực phá bỏ kết cấu cũ
– Dùng máy đào xúc bỏ vật liệu thải lên xe chở đến bãi thải
– Sửa sang hố móng bằng máy xúc kết hợp sửa bằng thủ công. Móng được đào đúng cao độ theo thiết kế, đúng hướng, độ dốc dọc..
– Vật liệu đào lên được đổ đến đúng nơi qui định của Dự án, không làm ảnh hưởng đến các công tác thi công khác, không gây cản trở giao thông, không làm ô nhiễm môi trường.
– Sau khi đào đến cao độ thiết kế, Nhà thầu sẽ mời đại diện Chủ Đầu tư, Kỹ sư TVGS cùng kiểm tra, nghiệm thu để chuyển giai đoạn thi công.
d. Thi công lớp bê tông đệm 8Mpa dày 10cm
Sau khi được TVGS nghiệm thu đáy móng và cho chuyển bước thi công, nhà thầu tiến hành thi công lớp bê tông đệm móng mác 8Mpa dày 10cm.
– Xác định phạm vi và cao độ lớp bê tông đệm theo đúng hồ sơ thiết kế
– Trước khi thi công nhà thầu tiến hành mọi thí nghiệm kiểm tra chất lượng vật liệu theo yêu cầu về vật liệu.
– Bê tông được trộn bằng máy trộn lưu động 250 lít và được đổ bằng máng.
– Đầm bê tông bằng máy đầm dùi.
– Bề mặt lớp bê tông đệm phải đảm bảo thoát nước tốt, đảm bảo độ vững chắc, đồng đều và đạt độ dốc theo thiết kế.
– Lớp bê tông đệm được đầm cẩn thận, bề mặt phải nhẵn phẳng và không bị giỗ.
– Tiến hành nghiệm thu lớp bê tông đệm và chuyển công tác tiếp theo
e. Thi công lớp vữa đệm 8Mpa dày 2cm
Sau khi được TVGS nghiệm thu lớp bê tông đệm móng và cho chuyển bước thi công, nhà thầu tiến hành thi công lớp vữa đệm mác 8Mpa dày 2cm.
– Xác định phạm vi và cao độ lớp vữa đệm theo đúng hồ sơ thiết kế
– Trước khi thi công nhà thầu sẽ tiến hành mọi thí nghiệm kiểm tra chất lượng vật liệu theo yêu cầu về vật liệu.
– Vữa đệm được trộn bằng máy trộn lưu động 250 lít.
– Nhân công san gạt tạo chiều dày và cao độ theo bản vẽ.
– Bề mặt lớp vữa đệm phải đảm bảo thoát nước tốt, đảm bảo độ vững chắc, đồng đều và đạt độ dốc theo thiết kế.
– Tiến hành nghiệm thu lớp vữa đệm và chuyển công tác tiếp theo
f. Thi công lắp đặt cấu kiện tấm đan rãnh, bó vỉa và bó hè
– Sau khi cấu kiện được vận chuyển đến công trường nhà thầu báo tư vấn giám sát kiểm tra, nghiệm thu trước khi lắp đặt.
– Các cấu kiện không đảm bảo chất lượng sẽ bị loại bỏ
– Sử dụng nhân công lắp đặt cấu kiện vào vị trí theo bản vẽ thiết kế.
– Cấu kiện tấm đan rãnh, bó vỉa và bó hè được lắp đặt đảm bảo cao độ, khe hở mối nối nằm trong phạm vi cho phép của bản vẽ và chỉ dẫn kỹ thuật
– Tiến hành nghiệm thu lắp đặt cấu kiện bó vỉa và chuyển công tác tiếp theo
g. Thi công lớp cát vàng sàng sạch dày 5cm.
– Dùng máy xúc kết hợp nhân công vận chuyển cát đổ vào phạm vi vỉa hè
– Nhân công dùng xe rùa để đổ vào các vị trí góc cạnh
– Nhân công san gạt và dùng đầm cóc đầm lớp cát theo chiều dày được quy định trong bản vẽ thiết kế.
– Nghiệm thu lớp cát đệm và chuyển sang công việc tiếp theo.
h. Thi công lát gạch block vỉa hè
– Công tác lát gạch Block chỉ tiến hành khi Tư vấn giám sát nghiệm thu lớp cát đệm.
– Trước khi lát gạch Block phải kiểm tra và vệ sinh mặt lớp cát đệm, không để lẫn cỏ rác bùn đất hay lá cây và tưới nước làm ẩm bề mặt lớp cát đệm.
– Căng dây lát gạch từng hàng theo đường thẳng rồi quay lại lát hàng tiếp theo
– Các viên gạch được lát so le nhau và đúng độ dốc.
– Đến khu vực lát cuối cùng thì dùng dụng cụ cắt hoặc cưa viên gạch cho phù hợp với vị trí cần lát.
– Sau khi lát xong thì dùng chổi quét và vệ sinh bề mặt sạch sẽ.
g. Chít mạch và chèn khe cấu kiện bó vỉa bằng vữa xi măng.
– Trước khi chít mạch chèn khe bó vỉa thì cho nhân công kiểm tra hoàn thiện và căn chỉnh lại các cấu kiện đã lắp đặt đảm bảo độ bằng phẳng, ổn định.
– Mối nối cấu kiện được chít mạch bằng vữa xi măng, đảm bảo độ kín khít.
– Nhân công dùng bay để chít mạch chèn khe các cấu kiện đã lắp đặt
i. Thi công tầng lọc ngược
– Nhân công dọn dẹp vệ sinh đáy móng và đầm nén đáy móng bằng đầm cóc đạt độ chặt K95.
– Nhân công cắt vải địa với chiều rộng của mỗi vị trí theo bản vẽ thiết kế.
– Lắp đặt vải địa vào từng vị trí, định vị các góc vải địa cố định để đạt kích thước theo bản vẽ.
– Nhân công vận chuyển và sắp xếp đá dăm 1×2 vào vị trí theo đúng kích thước hình học.
k. Thi công đúc nắp đan và lắp đặt tấm đan bó vỉa loại 3
– Gia công lắp dựng cốt thép, ván khuôn nắp đậy
– Đổ bê tông tấm đan mác 16Mpa bằng máy trộn lưu động 250 lít
– Nhân công dùng đầm dùi để đầm, đảm bảo bê tông đồng đều, bề mặt không bị giỗ
– Bảo dưỡng bê tông tấm đan theo quy định.
– Tấm đan đạt cường độ thì tiến hành cho nhân công lắp đặt vào vị trí.

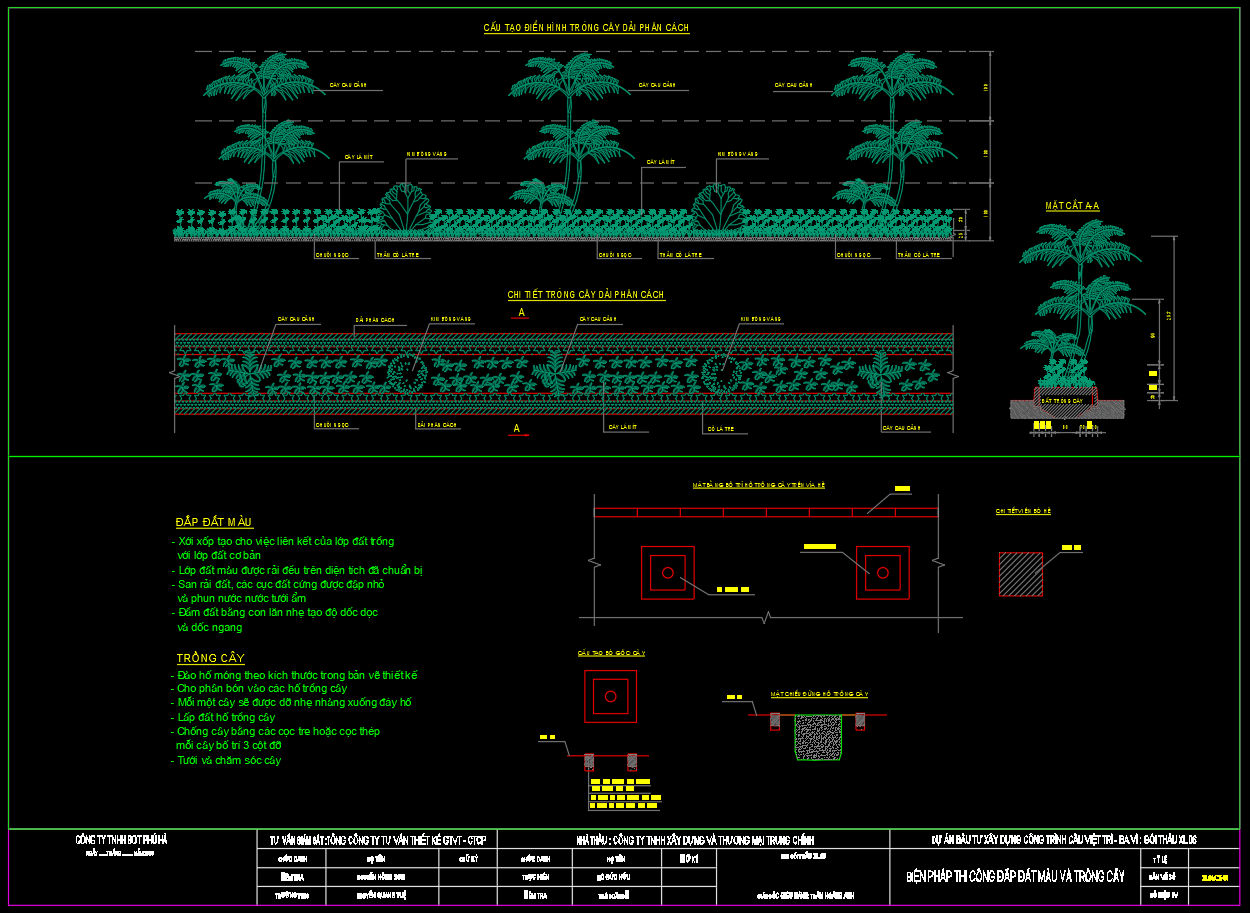

l. Thi công đắp đất và trồng cây
Thi công đắp đất:

• Ngay trước khi tiến hành đổ và rải lớp đất màu thì mặt bằng được xới xốp lên bằng cày đĩa hoặc bừa có răng nhọn hay bằng các công cụ được chấp thuận khác tới độ sâu tối thiểu 50mm để tạo cho việc liên kết của lớp đất trồng với lớp đất cơ bản. Bề mặt của phần diện tích được rải lớp đất màu được làm sạch gạch đá có đường kính lớn hơn 50 mm và tất cả các loại rác và vật liệu có thể gây hại tới sự liên kết, sự tăng độ ẩm trong các mao mạch hay sự tăng trưởng thích hợp của các loại cây trồng sẽ trồng.
• Nhà thầu sẽ bổ sung biện pháp để bảo vệ lớp đất màu rải trên mặt dốc không bị rửa trôi.
• Lớp đất màu được rải đều trên diện tích đã được chuẩn bị. Việc rải lớp đất màu sẽ không được phép tiến hành khi nền đất hoặc lớp đất màu quá ẩm ướt, hoặc trong điều kiện có thể gây ảnh hưởng đến công việc.
• Sau khi rải đất, các cục đất cứng được đập nhỏ và phun nước bằng máy phun hay các công cụ có hiệu quả khác, tất cả các loại đá có đường kính từ 50 mm trở lên, rễ cây, rác và các vật lạ khác được Nhà thầu lọc và đổ bỏ. Sau khi việc rải được hoàn tất, lớp đất màu được đầm đủ chặt bằng một con lăn nhẹ hay bằng các công cụ được chấp thuận khác. Lớp mặt của nền đất màu được đầm theo các đường, cao độ và mặt cắt ngang yêu cầu. Bất cứ đất màu hay rác rưởi xuất hiện trên mặt đường do việc chuyên chở hay xử lý đất màu gây ra phải được di chuyển khẩn trương.
• Các diện tích bị giới hạn, phạm vi thi công chật hẹp, đất màu được đổ, rải và được chuẩn bị bằng thủ công hay bằng “các thiết bị kích cỡ nhỏ, điều khiển thủ công”.
• Đất màu được rải đều trên toàn bộ diện tích đã được chuẩn bị tới chiều sâu yêu cầu. Việc rải đất không được phép tiến hành khi nền đất hoặc lớp đất màu quá ẩm ướt hoặc trong điều kiện không thuận lợi, gây ảnh hưởng đến công việc.
• Sau khi tiến hành rải vật liệu, bất cứ một cục đất bị vón cứng, kích cỡ không phù hợp đều phải đập vun bằng thủ công hay sử dụng các công cụ có hiệu quả khác, đá có đường kính từ 50 mm trở lên phải được lọc và loại bỏ.  Sau khi rải xong, lớp đất màu được đầm đủ chặt bằng thủ công. Đất màu được đầm phải theo hàng, luống để trồng nếu được chỉ ra trên bản vẽ, độ dốc dọc và dốc ngang theo yêu cầu thiết kế.
• Quét và vận chuyển đất, rác rơi trên mặt bằng và đường của khu vực xung quanh trong quá trình vận chuyển , tập kết hay xử lý trộn đất một cách khẩn trương, không chậm trễ.

Thi công trồng cây:

• Trước khi trồng cây, phải cho hỗn hợp đất và phân bón vào các hố trồng và các hố này phải đã được dọn dẹp các loại gạch, đá vỡ.
• Mỗi một cây sẽ được dỡ nhẹ nhàng xuống đáy hố, cho thêm đất trồng xung quanh rễ và đầm nện nếu cần thiết để cho cây chắc chắn.
• Cây và cây bụi phải được trồng trước khi trồng cây mảng mầu và sau khi chuẩn bị và san đất.
• Các vị trí trồng cây phải được xác định theo qui định trong các bản vẽ chi tiết, và phải được Tư vấn giám sát thông qua.
• Các hố trồng cây sẽ theo qui định như dưới đây:
•    Đối với cây bóng mát: từ 80cm.
•    Đối với cây bụi: 50x50cm sâu 50cm hoặc 30x30cm đến độ sâu 30cm theo qui định
• Hỗn hợp đất sử dụng để lấp đầy hố sẽ là đất trồng, là đất không có những hòn đá to quá 4cm. Hỗn hợp này sẽ được cho vào trong hố dàn bằng đến độ sâu 15cm trước khi trồng cây và được sử dụng để lấp đầy cao độ cuối cùng.
• Chống đỡ các cây bằng cột tre hoặc cột thép, mỗi cây bố trí 3 cột.
• Để khi tưới nước, nước không bị chảy đi, cây sau khi trồng làm vầng gốc cây để giữ nước.
• Cung cấp các cọc chống để bảo vệ mỗi cây..
• Các cây trồng sẽ được chăm sóc, tưới nước từ khi trồng cho đến cuối giai đoạn hợp đồng. Thời gian tưới cây được qui định như sau:

Buổi sáng: từ 05 giờ đến 9 giờ;
Buổi chiều: từ 17giờ 30.

• Nhà thầu sẽ dọn dẹp tất cả các gạch đá vụn trên vỉa hè, xung quang cống rãnh, kênh mương do các công việc trồng cây gây nên.
• Sau khi hoàn tất công tác trồng cây xanh, thảm cỏ, Nhà thầu sẽ phải dọn sạch, di chuyển rác và tất cả các vật liệu trồng cây thừa.
• Nhà thầu chăm sóc và bảo vệ các cây trồng, mảng mầu cho đến hết thời hạn của hợp đồng. Trong giai đoạn này, Nhà thầu sẽ tiến hành thay các cây bị chết hoặc các cây có dấu hiệu bệnh và kém phát triển. Không quá 5 ngày từ khi có chỉ thị của Tư vấn giám sát hoặc Chủ đầu tư về việc thay các cây, nhà thầu phải tiến hành thay thế các cây trồng này.
• Sau khi trồng cây, đến cuối giai đoạn bảo hành, Nhà thầu chịu trách nhiệm về việc dọn các cây dại trên khắp khu vực trồng cây.
• Việc bón phân cho cây sẽ được tiến hành 6 tháng một lần. Sử dụng phân bón đã được phê duyệt cho tất cả các cây, cây bụi, mảng mầu.
